注：本文代码基于Flutter SDK 3.13.5

一、前言

在上一文Flutter源码之三颗树分类中，我们对Flutter的三颗树Widget、Element、RenderObject进行了简单的分类，知道了Widget可分为RenderObjectWidget一类和非RenderObjectWidget另一类，并且XXXWidget基本上都有与之对应的XXXElement。

在本文中，将会通过一个小案例以及Debug调试源码的方式深入分析runApp方法的执行过程。

二、小案例之设计问题

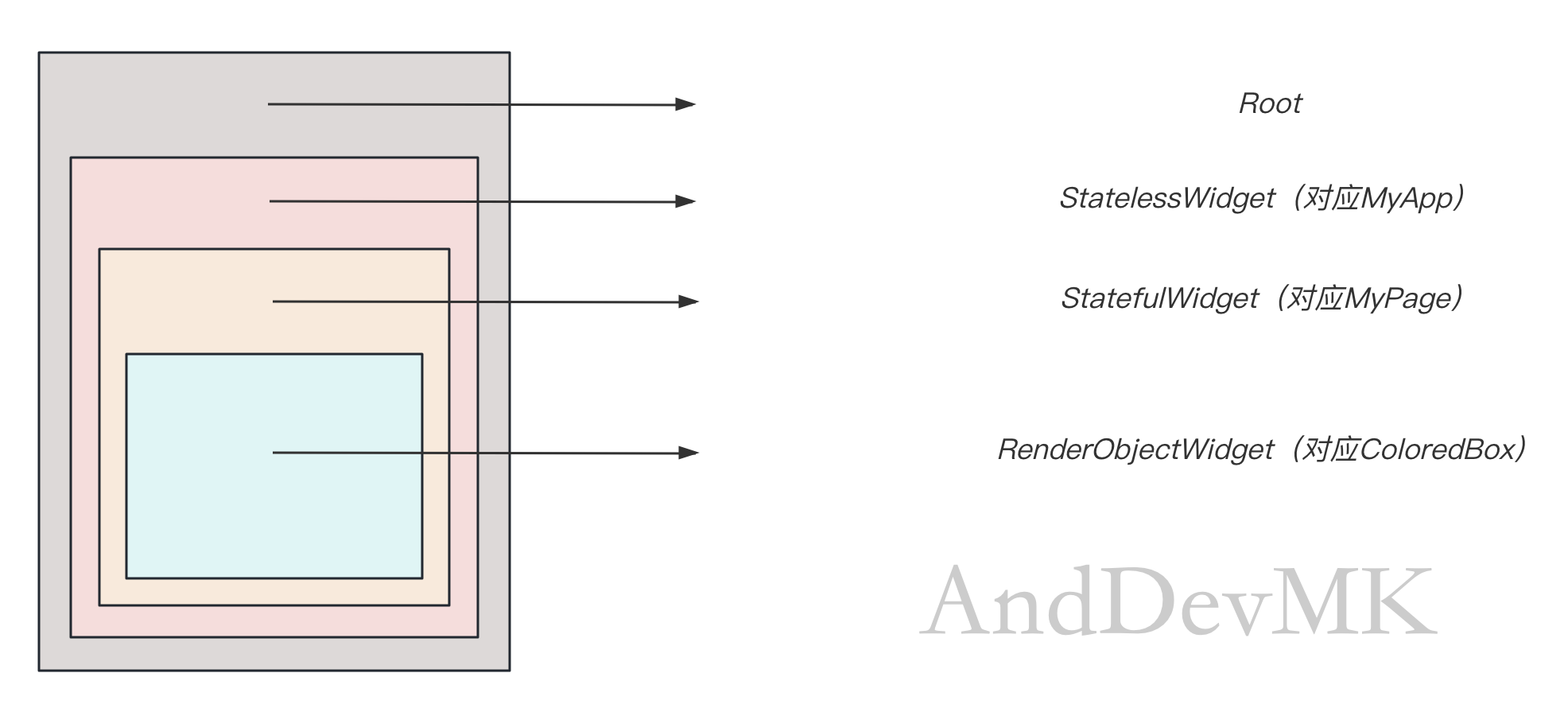

笔者在最初设计小案例时，预期想要的Widget层次结构是下图这样的。

对应的代码如下。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


void main() {
  runApp(const MyApp());
}

class MyApp extends StatelessWidget {
  const MyApp({super.key});

  @override
  Widget build(BuildContext context) {
    return const MyPage();
  }
}

class MyPage extends StatefulWidget {
  const MyPage({super.key});

  @override
  State<MyPage> createState() => _MyPageState();
}

class _MyPageState extends State<MyPage> {
  @override
  Widget build(BuildContext context) {
    return const ColoredBox(color: Colors.pinkAccent);
  }
}

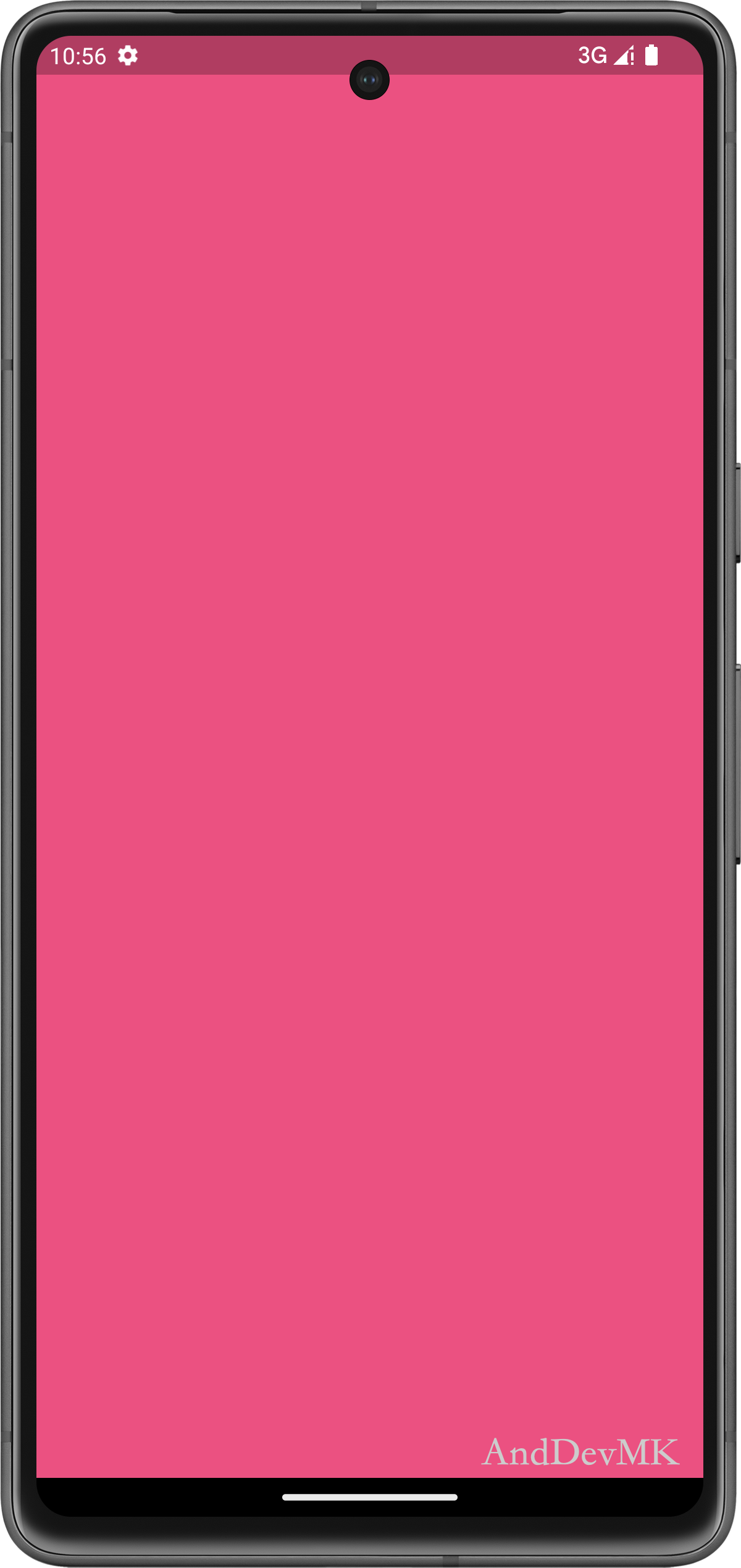

程序运行起来后，可以看到如下效果。

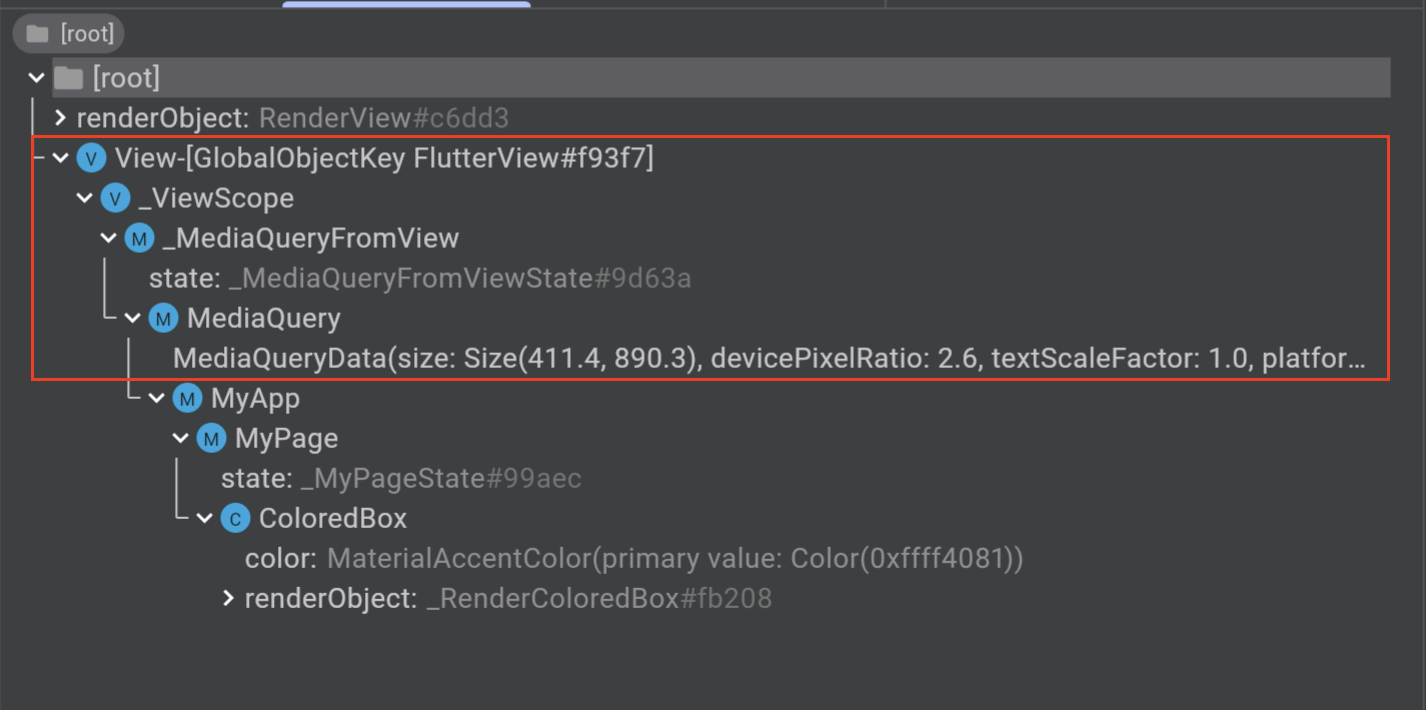

但是当笔者通过Flutter Inspector查看Widget层次结构时，发现事与愿违，它的结构变为如下所示。

可以发现，此时的Widget层次结构多出了一个View结构，这无疑会给后面的分析带来不必要的干扰，因此需要看下有无办法去掉View结构部分。

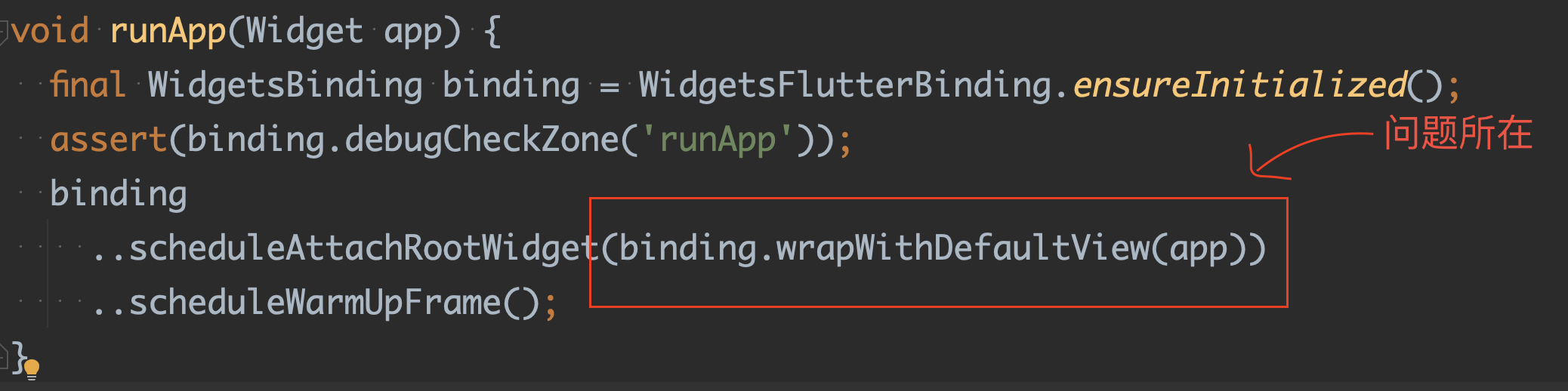

看了下runApp的源码，发现View结构这一部分是在WidgetsBinding的wrapWithDefaultView方法中被添加进来的。

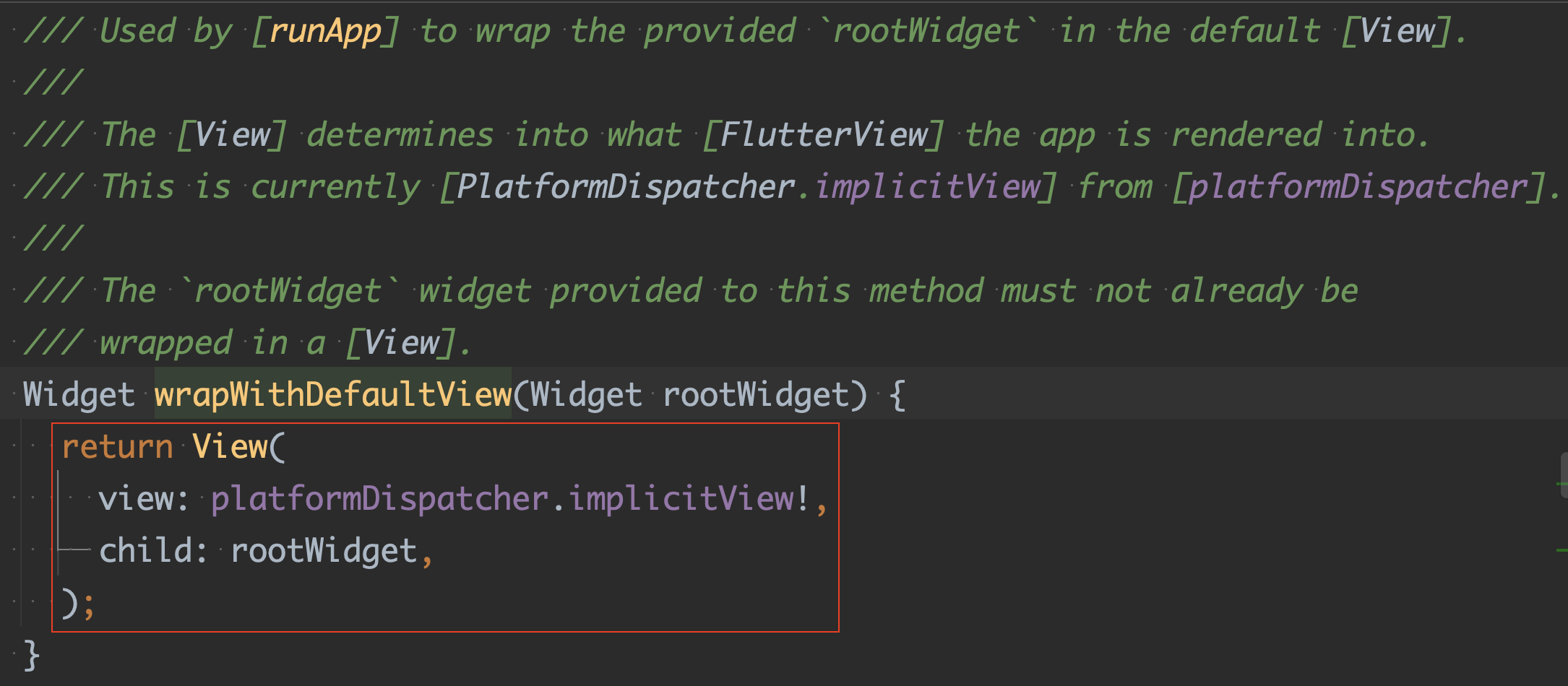

再看下wrapWithDefaultView方法的注释：由runApp用于将提供的rootWidget包装在默认View中。 View决定应用程序渲染到哪个FlutterView中。目前这是来自platformDispatcher的PlatformDispatcher.implicitView 。提供给此方法的rootWidget必须尚未包装在View中。

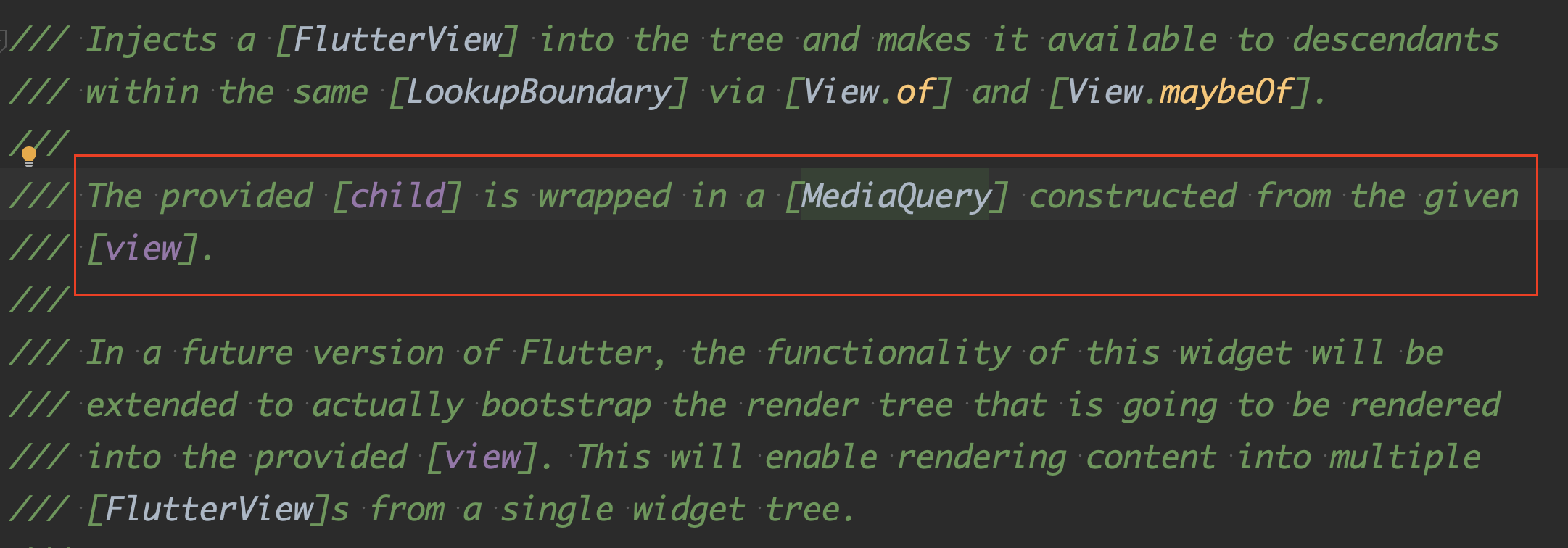

OK，这wrapWithDefaultView方法的注释看得一头雾水，没关系，再看下View的红框部分注释。

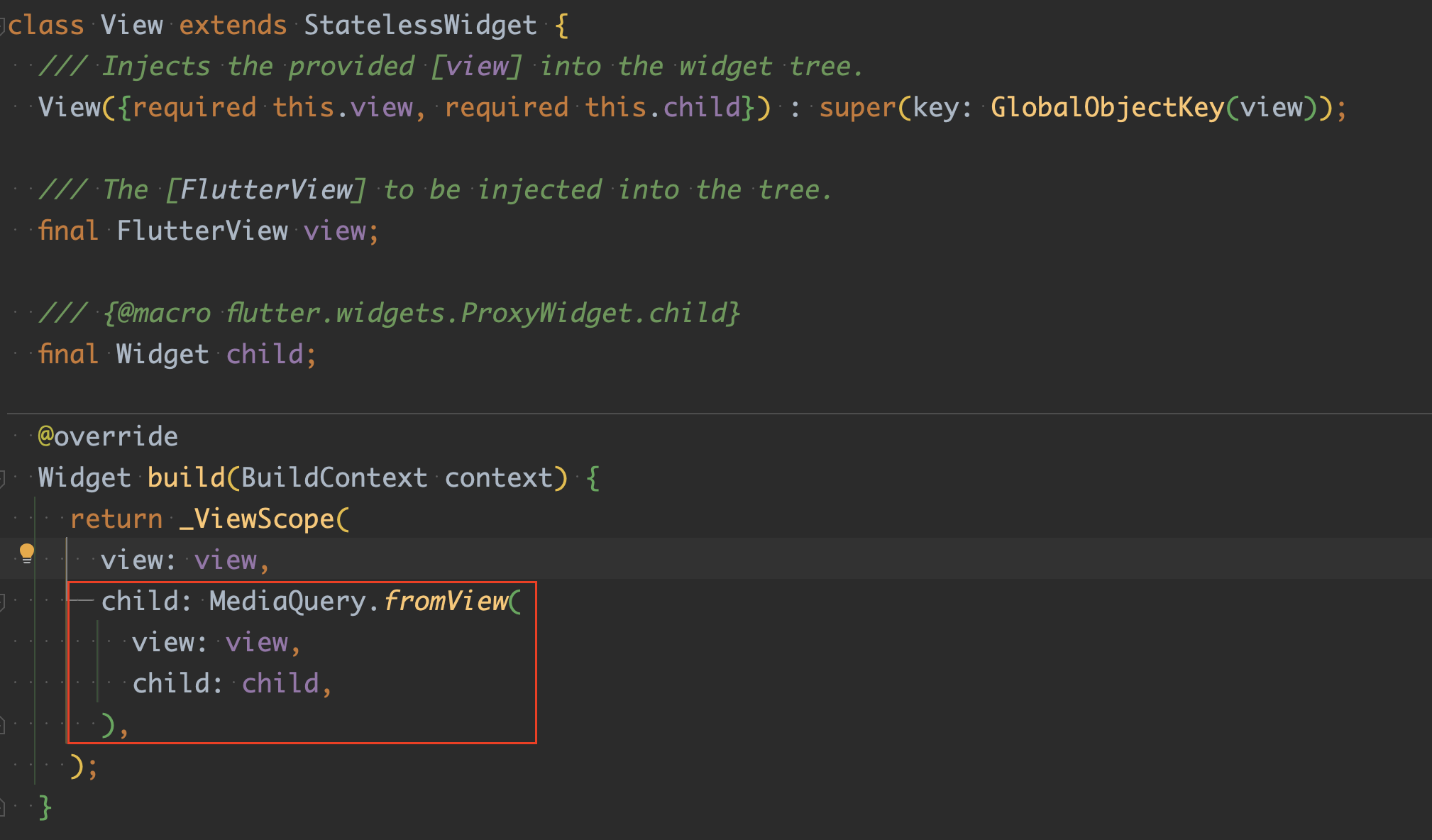

翻译：提供的child包装在根据给定view构造的MediaQuery中。 查看了View的部分源码发现的确如此。

这里的child指我们传入的Widget，view指FlutterView，结合之前的分析，笔者大胆猜测wrapWithDefaultView方法的用意：用View对FlutterView进行一个指定渲染的优化管理，在View中先让MediaQuery初始化，为的是让后续的子Widget能够通过MediaQuery获取相关媒体查询数据。也就是说，如果不想调用wrapWithDefaultView方法，只要保证后续子Widget没用到MediaQuery就OK。

前面所给出的MyApp代码中是完全没有用到MediaQuery的，所以这点不用担心，我们可以大大方方的不调用wrapWithDefaultView方法，改造后runApp方法如下。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


void main() {
  _runApp(const MyApp());
}

void _runApp(Widget app) {
  final WidgetsBinding binding = WidgetsFlutterBinding.ensureInitialized();
  binding
    ..scheduleAttachRootWidget(app)
    ..scheduleWarmUpFrame();
}

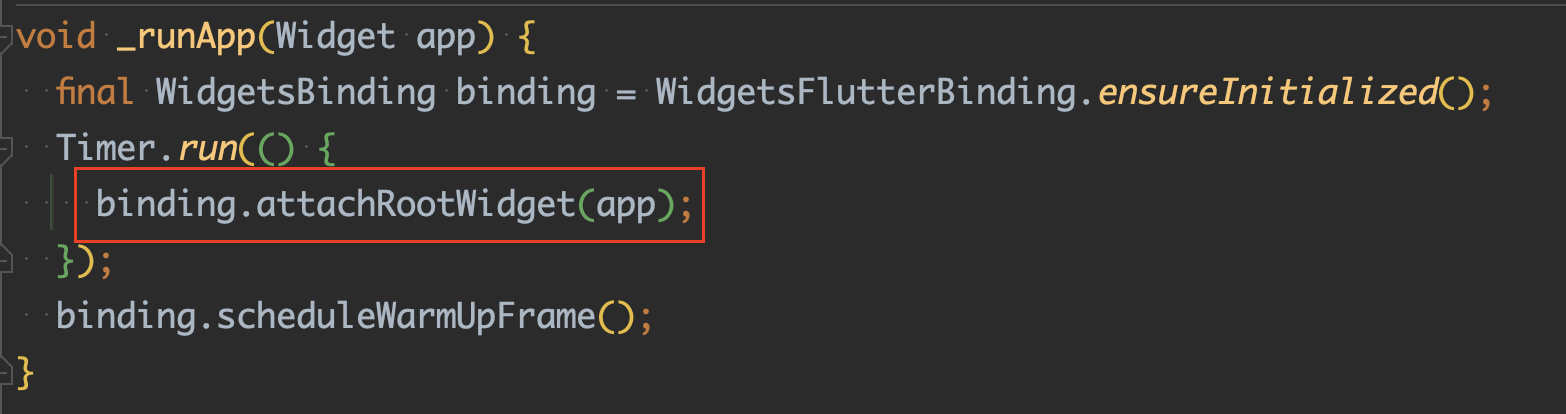

但是这样还不行，因为scheduleAttachRootWidget方法是一个@protected方法，外部调用该方法的话会有警告，所以直接把方法体的代码摘抄出来就好了。

1
2
3
4
5
6
7


void _runApp(Widget app) {
  final WidgetsBinding binding = WidgetsFlutterBinding.ensureInitialized();
  Timer.run(() {
    binding.attachRootWidget(app);
  });
  binding.scheduleWarmUpFrame();
}

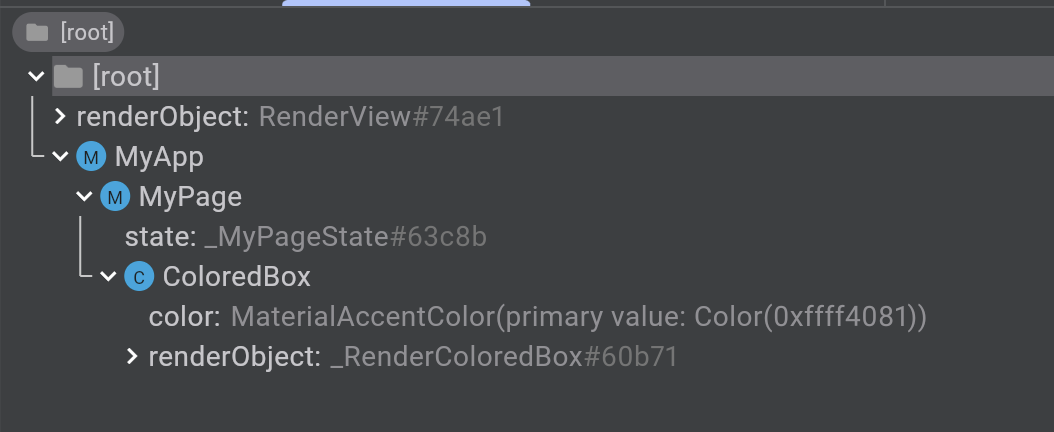

再次运行程序，然后通过Flutter Inspector查看Widget层次结构，发现与预期的Widget层次结构一致。

温馨提示：此处runApp方法的改动是为了在Debug调试源码过程中减少其它Widget的干扰，而在实际项目中不能这样做。

三、Root分析

OK，现在从程序入口_runApp方法开始分析。该方法接收一个Widget参数，接下来执行WidgetsFlutterBinding的ensureInitialized方法，返回一个WidgetsBinding实例。

2.1、WidgetsFlutterBinding.ensureInitialized()

1
2
3
4
5
6
7
8


class WidgetsFlutterBinding extends BindingBase with GestureBinding, SchedulerBinding, ServicesBinding, PaintingBinding, SemanticsBinding, RendererBinding, WidgetsBinding {
  static WidgetsBinding ensureInitialized() {
    if (WidgetsBinding._instance == null) {
      WidgetsFlutterBinding();
    }
    return WidgetsBinding.instance;
  }
}

由上面源码可知，在ensureInitialized方法中，首先会判断WidgetsBinding._instance == null，如果满足条件，则调用WidgetsFlutterBinding的构造方法进行初始化，最后返回WidgetsBinding.instance实例。

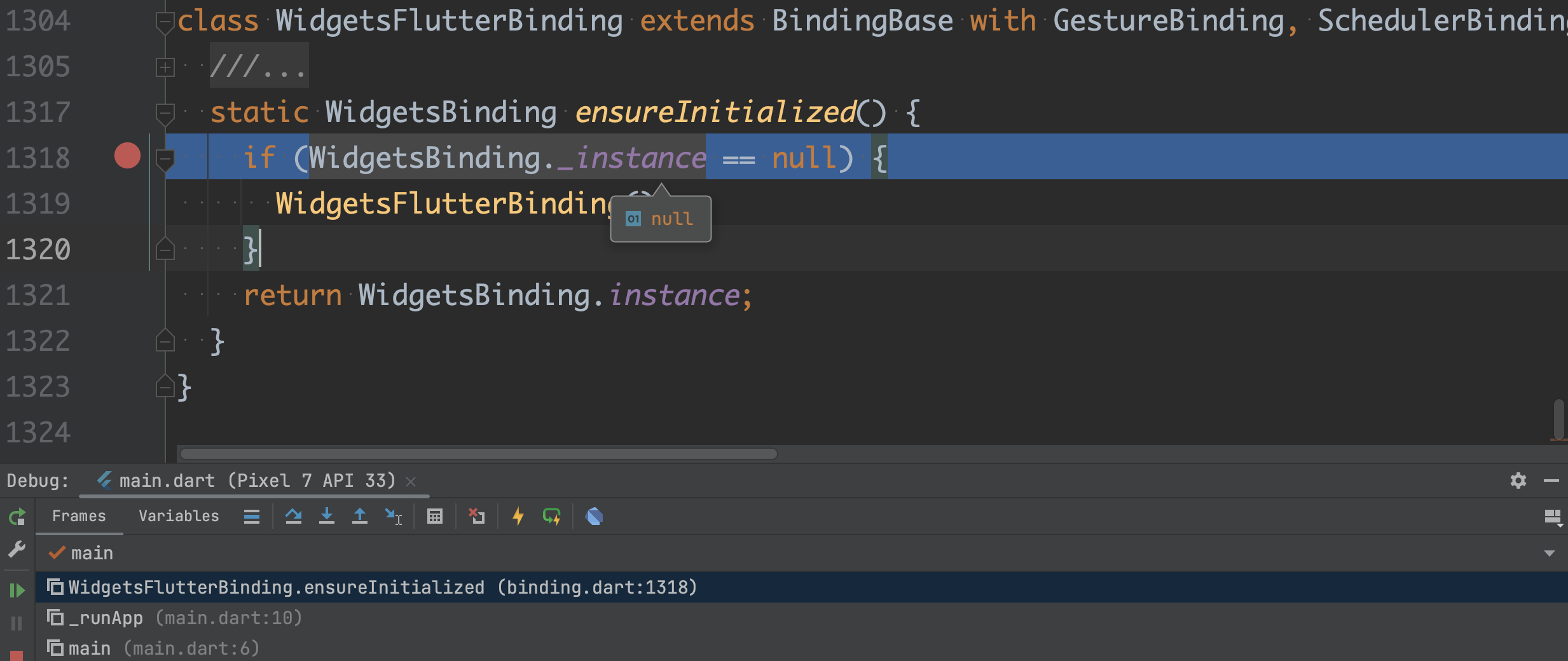

当然了，第一次调用ensureInitialized方法时WidgetsBinding._instance肯定为null，这里可以打个断点Debug看下。

此时会有个意外的发现，WidgetsFlutterBinding中根本就没有构造方法，毫无疑问会执行其父类BindingBase的构造方法。

OK，我们继续跟踪其父类BindingBase的源码。

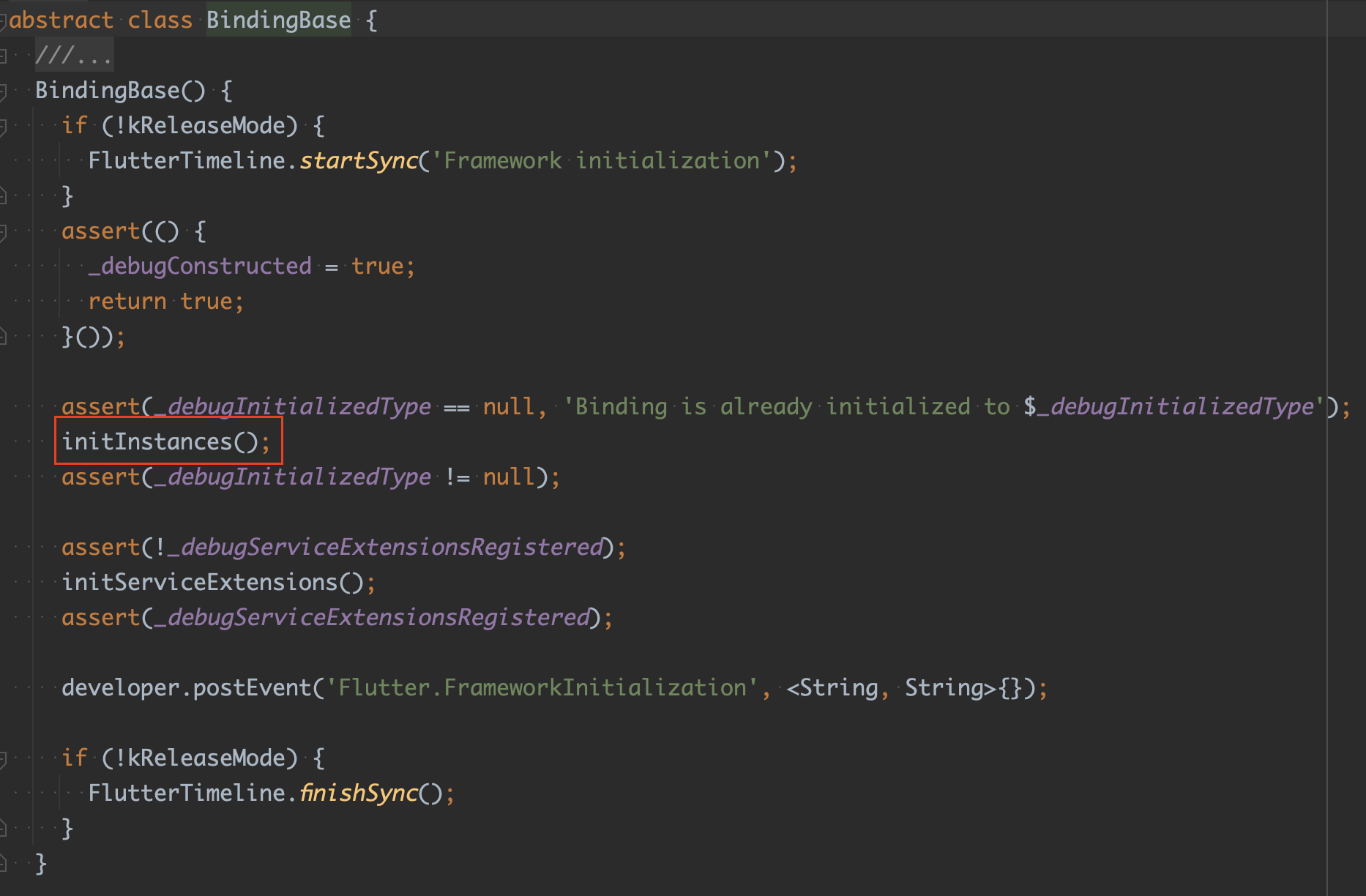

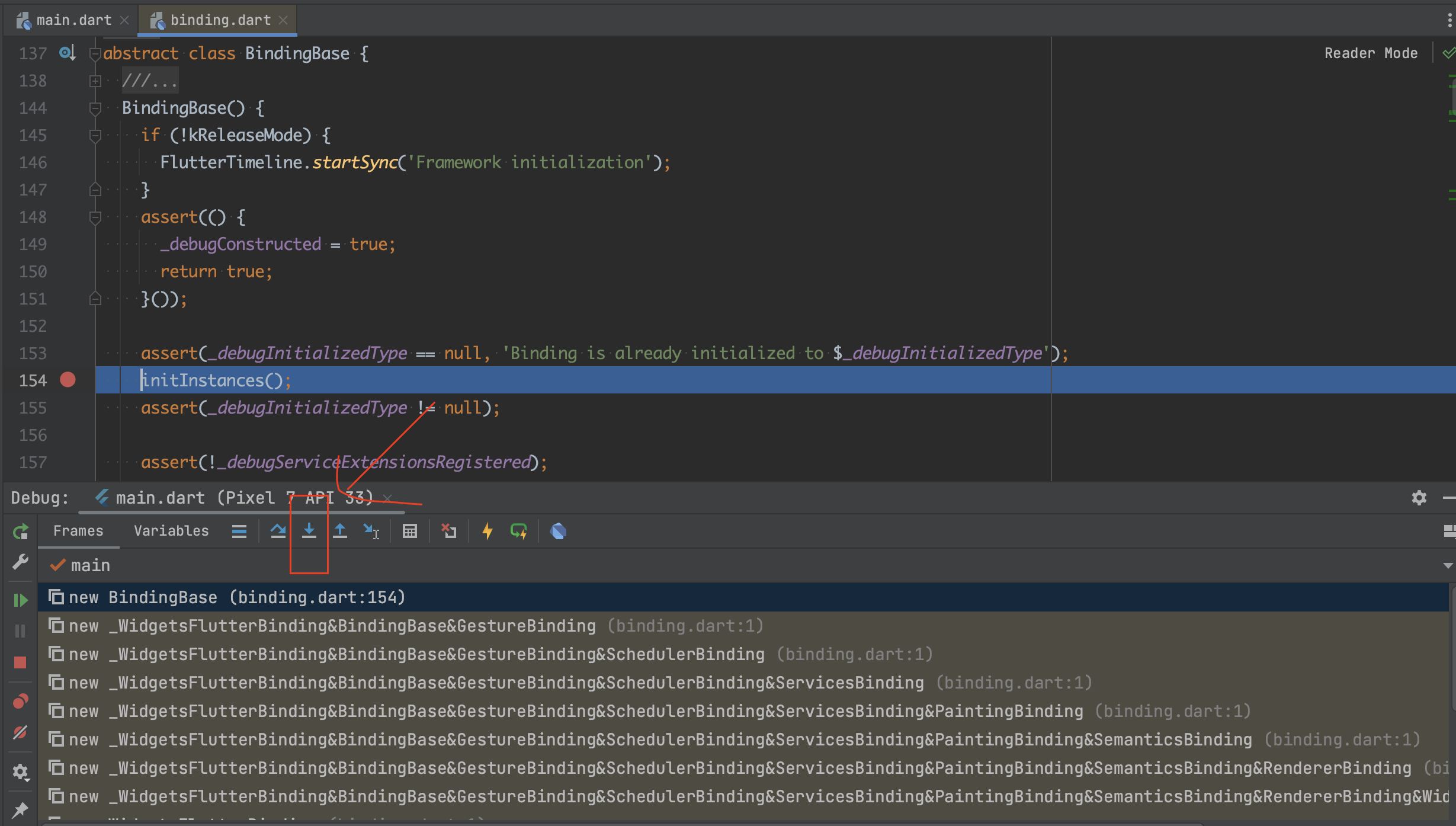

发现父类BindingBase构造方法中有一个initInstances方法，这里打个断点Debug调试一下，进入initInstances方法。

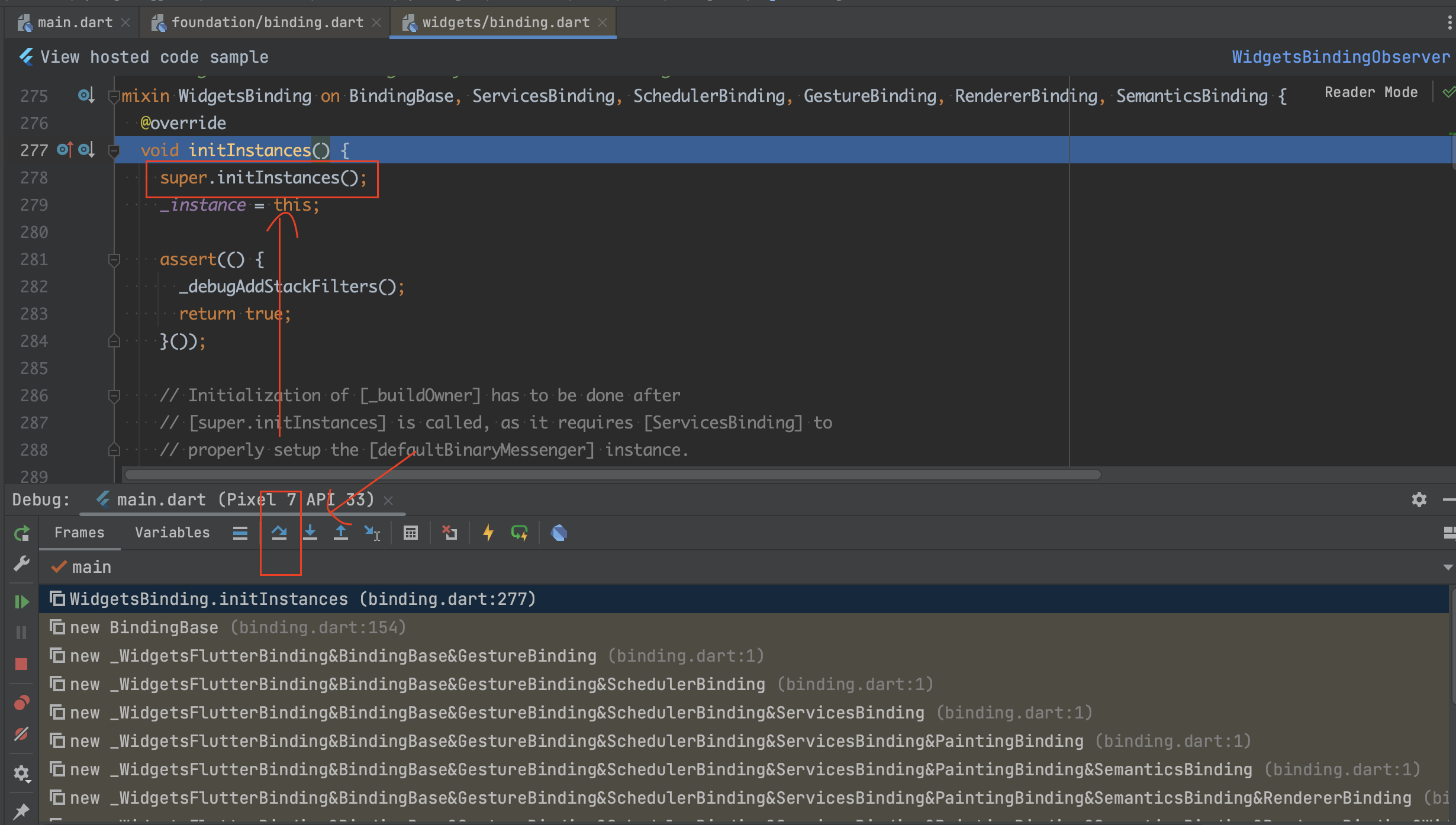

然后进入了WidgetsBinding的initInstances方法，继续Debug下一步，来到super.initInstances()。

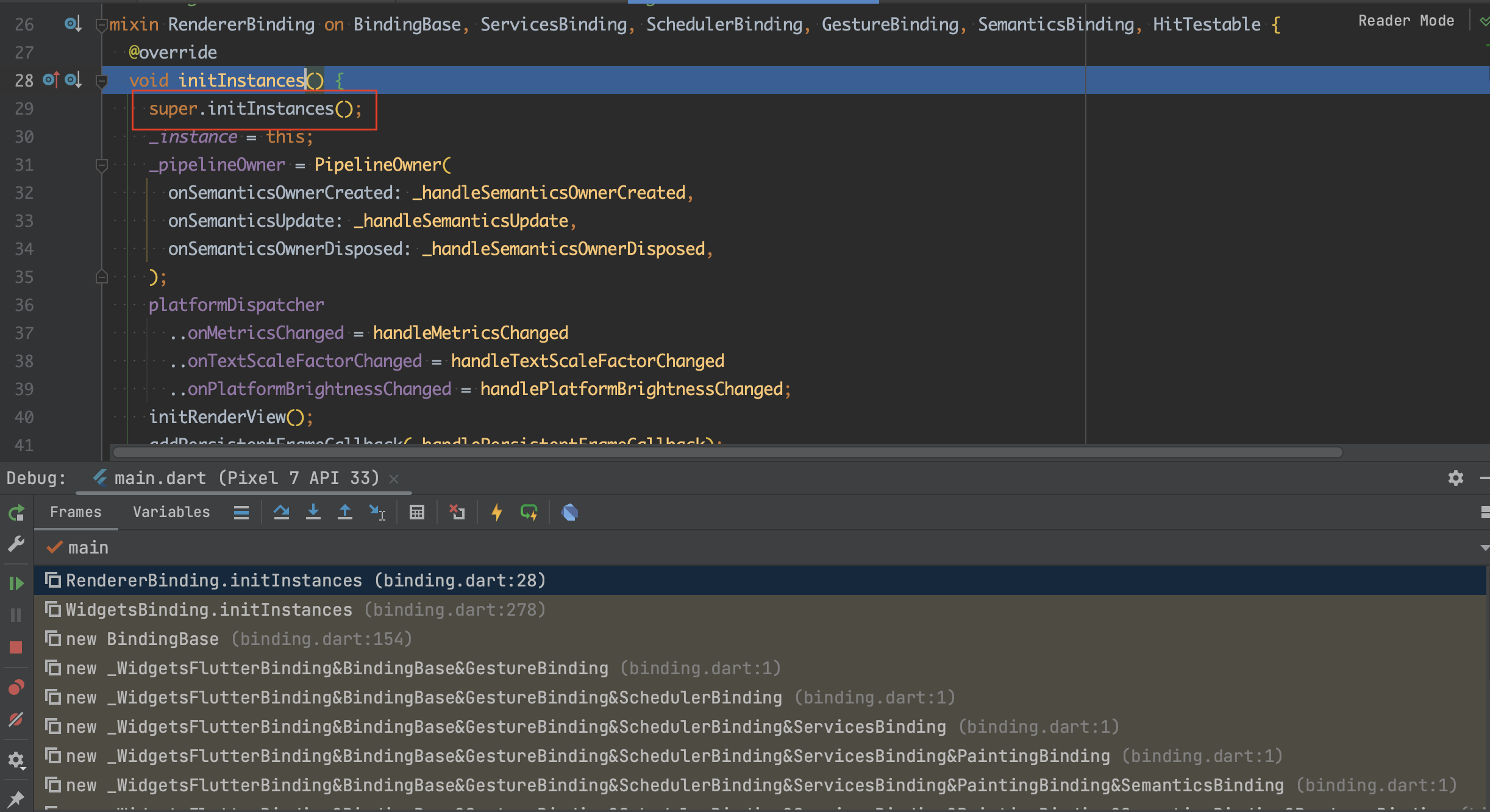

继续Debug进入super.initInstances()，然后进入了RendererBinding的initInstances方法。

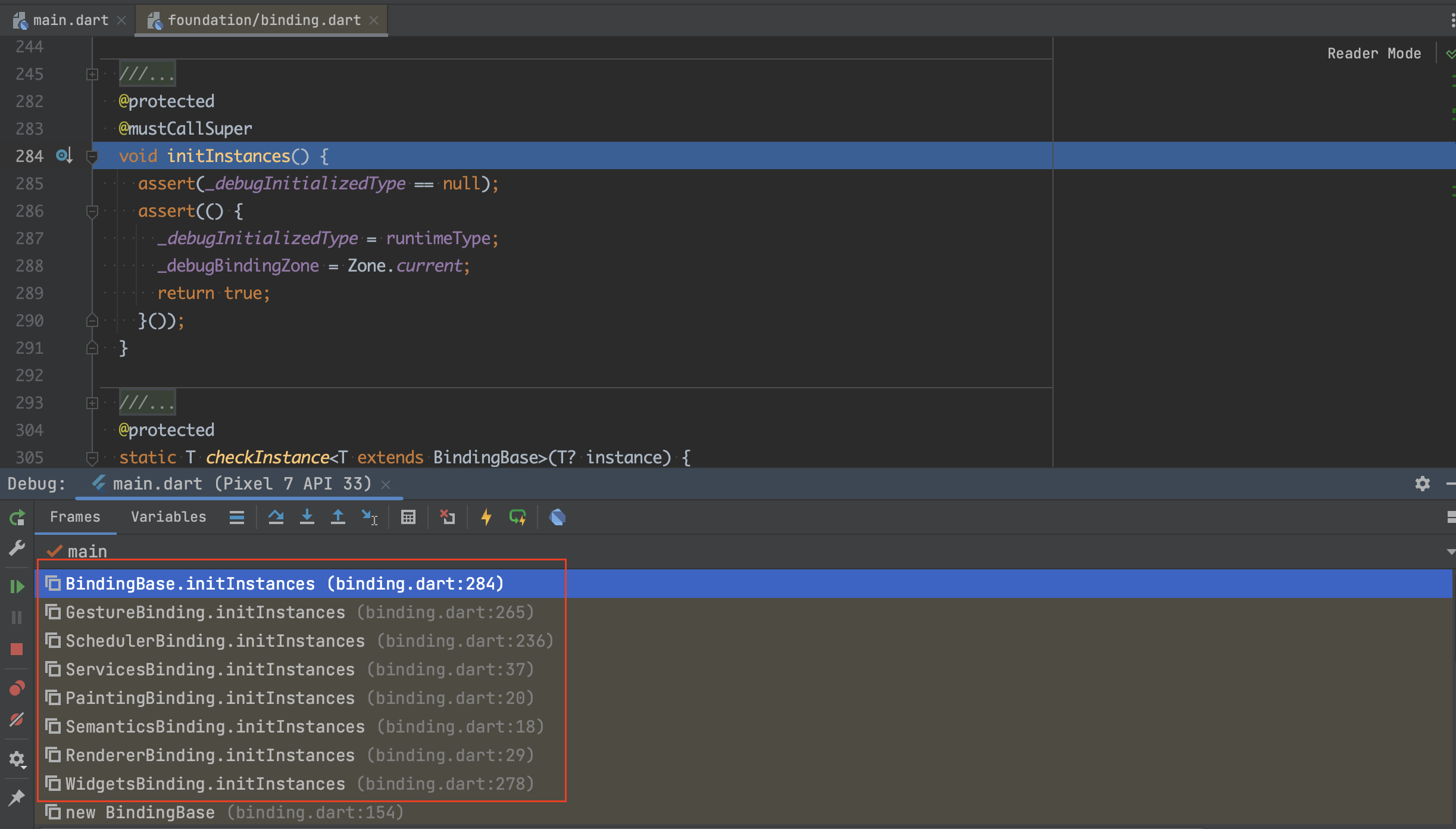

以此类推，当断点Debug调试走到BindingBase的initInstances方法时，它的调用堆栈如下图所示。

对于出现这样栈帧顺序的方法调用栈，其实并不感到意外，回顾之前WidgetsFlutterBinding的声明处源码。

1

class WidgetsFlutterBinding extends BindingBase with GestureBinding, SchedulerBinding, ServicesBinding, PaintingBinding, SemanticsBinding, RendererBinding, WidgetsBinding

可以发现，WidgetsFlutterBinding混入了GestureBinding、SchedulerBinding、ServicesBinding、PaintingBinding、SemanticsBinding、RendererBinding、WidgetsBinding这七个Binding，并且这些Binding都是BindingBase的子类，每个Binding都重写了父类BindingBase的initInstances方法，也在各自重写的initInstances方法体中调用了super.initInstances()以及执行了实例变量引用的赋值_instance = this。

因此，initInstances方法的调用顺序为：WidgetsBinding -> RendererBinding -> SemanticsBinding -> PaintingBinding -> ServicesBinding -> SchedulerBinding -> GestureBinding，最后才调用父类BindingBase中的initInstances方法，这点从上图的方法调用栈也可以看出。

也许你会有疑问：为什么initInstances方法的调用顺序是这样的？

这其实是Dart语言中with关键字的一个语法特性了，如果一个类with混入的多个类中都有相同的方法（例如上面的initInstances方法），那么当调用该方法时，只会调用距离with关键字最远类中的方法，也就是上面WidgetsBinding中的initInstances方法。

但是由于WidgetsBinding在initInstances方法中又调用了super.initInstances()，所以才会一级一级地往父类方向调用，直到调用父类BindingBase中的initInstances方法。

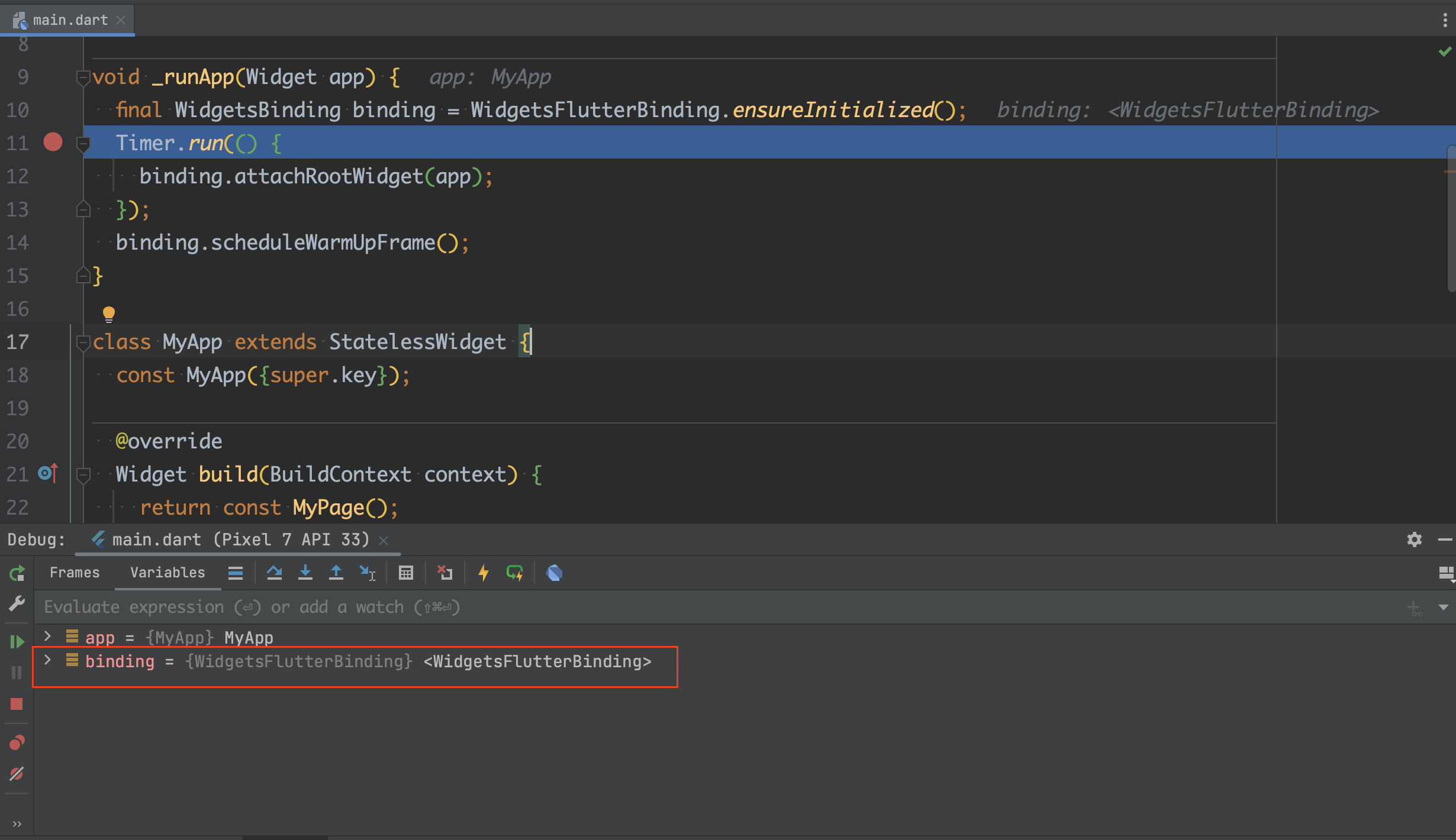

因为调用的是WidgetsFlutterBinding的构造方法来进行初始化，所以ensureInitialized方法实例化的是WidgetsFlutterBinding对象了，只不过把实例引用赋值给了WidgetsBinding，如下图所示。

2.2、attachRootWidget方法

在WidgetsFlutterBinding.ensureInitialized()实例化WidgetsFlutterBinding后，接下来会继续执行WidgetsBinding的attachRootWidget方法，这个方法接收了一个Widget参数。

那么attachRootWidget方法做了什么事情？看下它的注释。

1
2


 /// Takes a widget and attaches it to the [rootElement], creating it if
 /// necessary.

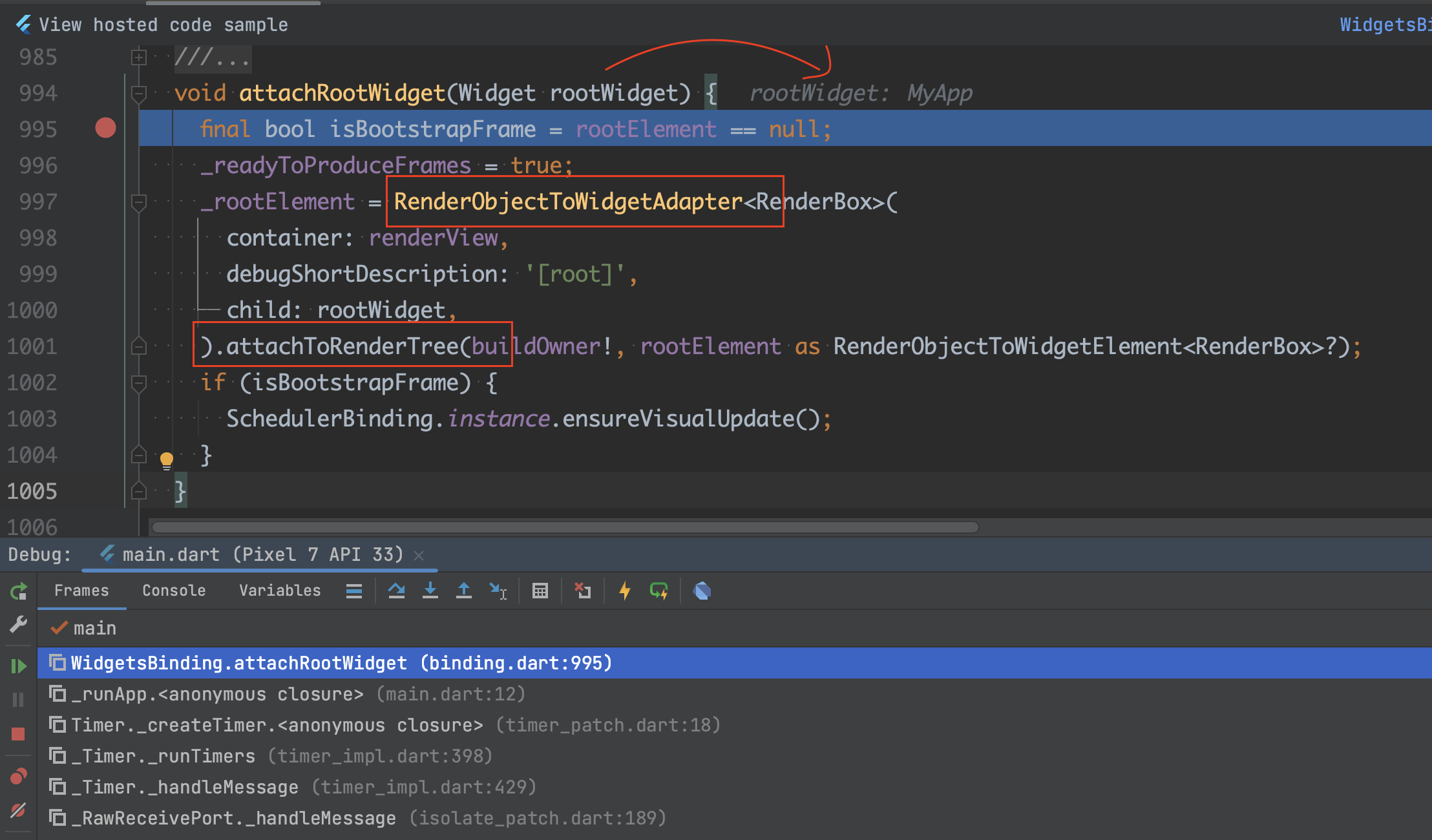

翻译：获取一个Widget并将其附加到rootElement ，并在必要时创建它。 attachRootWidget方法的源码如下图所示。

由上面源码可知，attachRootWidget方法体中先是执行了RenderObjectToWidgetAdapter构造方法，然后再执行该实例对象的attachToRenderTree方法。

2.3、RenderObjectToWidgetAdapter构造方法

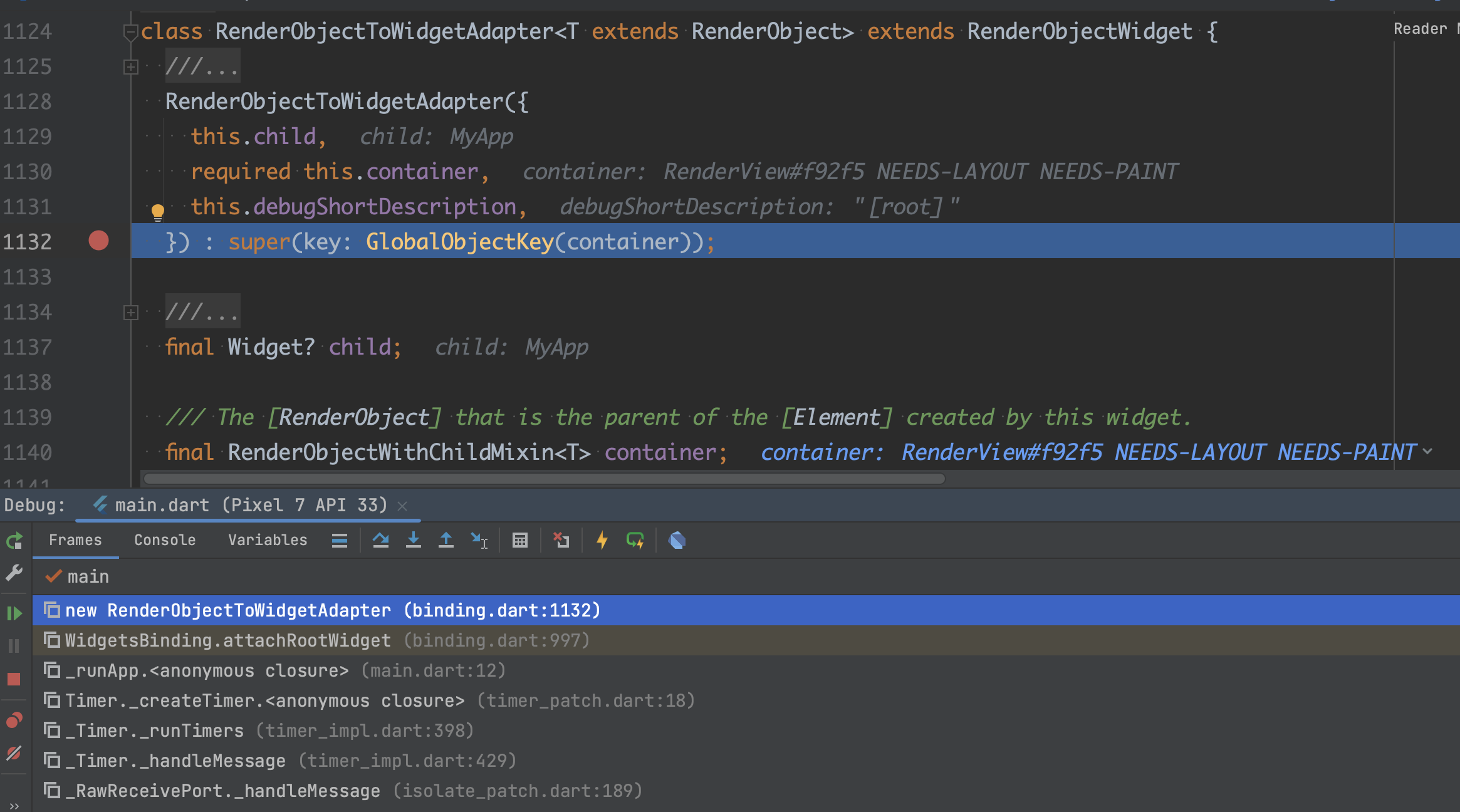

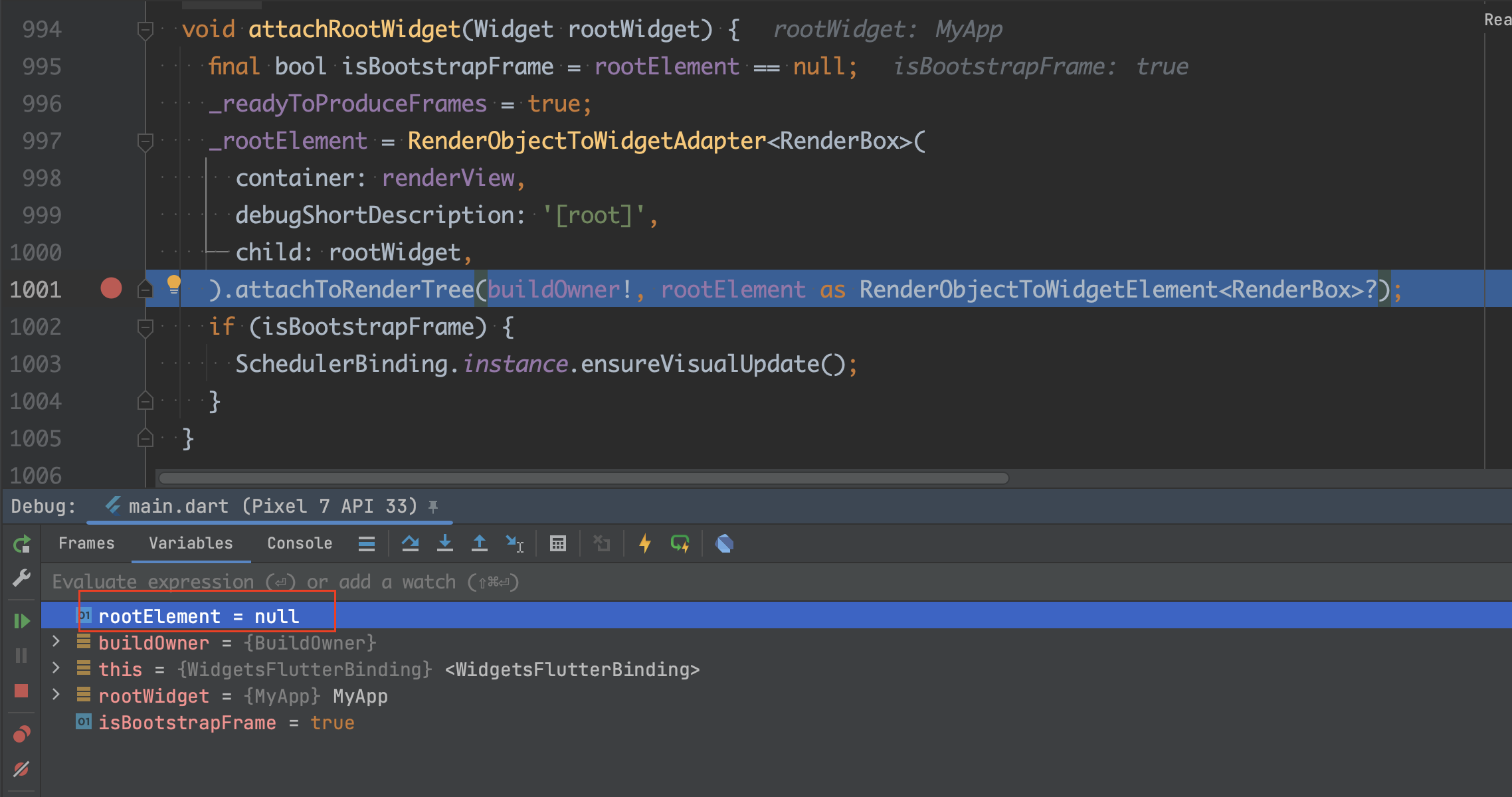

先打个断点Debug看下RenderObjectToWidgetAdapter构造方法传入的参数。

可以看到，RenderObjectToWidgetAdapter构造方法传入了3个参数，其中参数child就是我们自己的MyApp；参数container传入了renderView，它的类型为RenderView；最后一个参数debugShortDescription从名字上看是调试用的，这个不用管。

关于参数container传入了renderView，那么这个renderView是怎么来的呢？

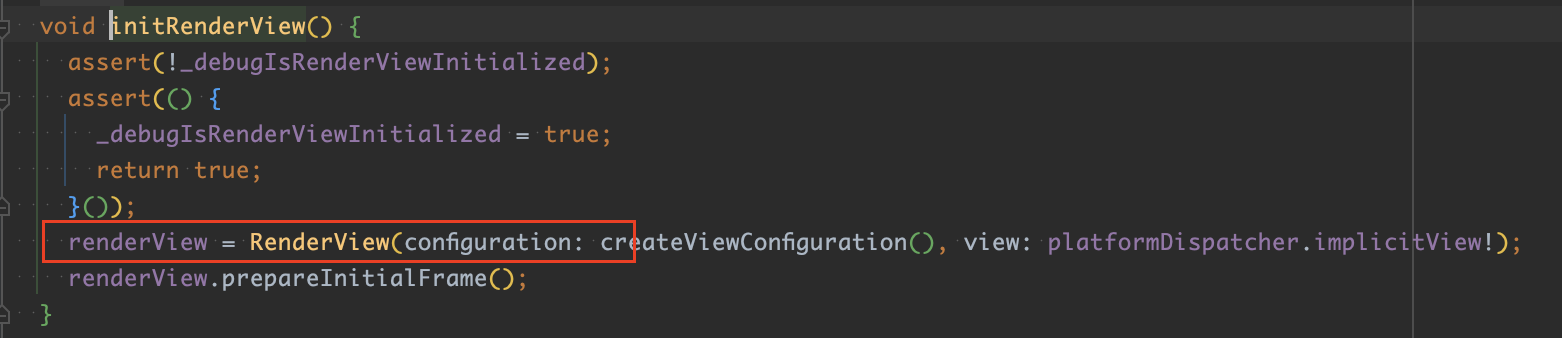

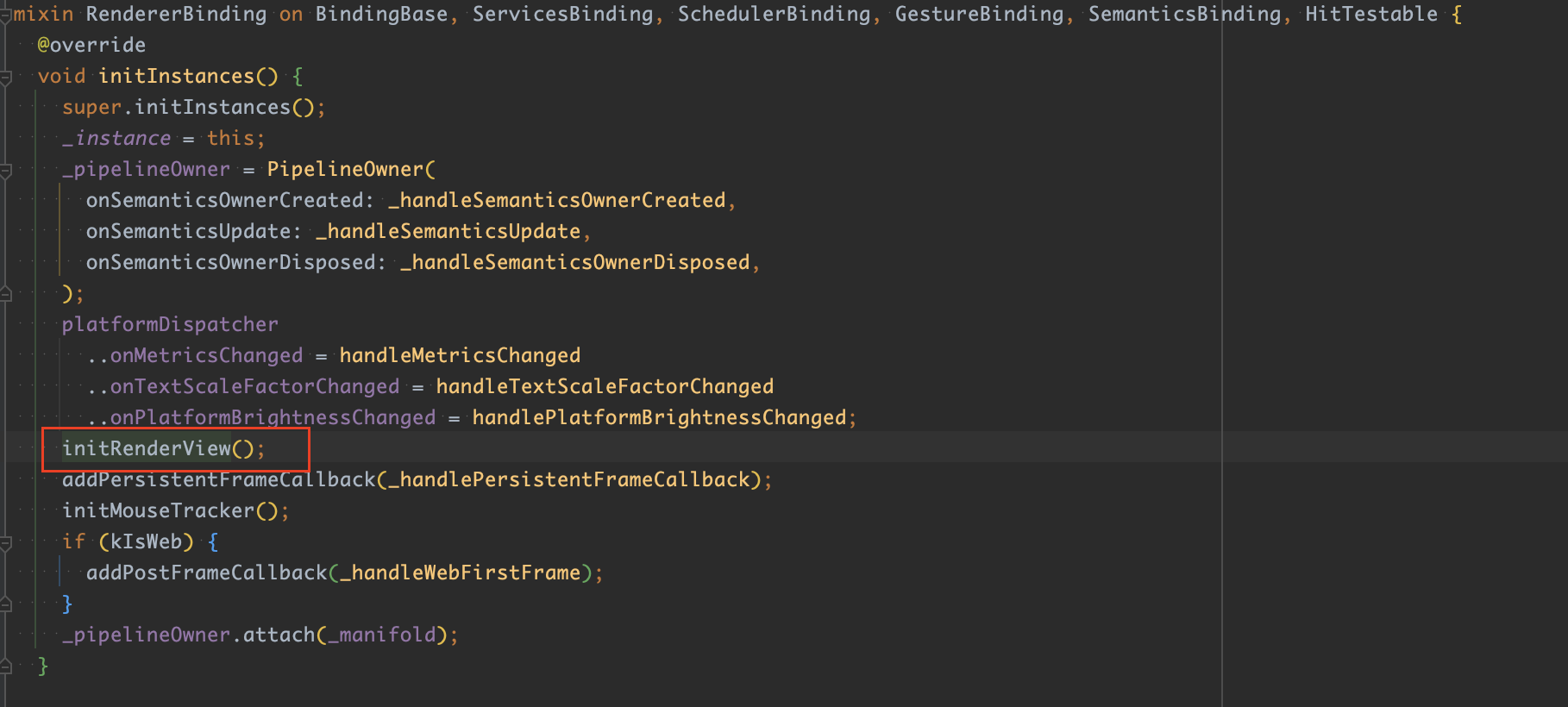

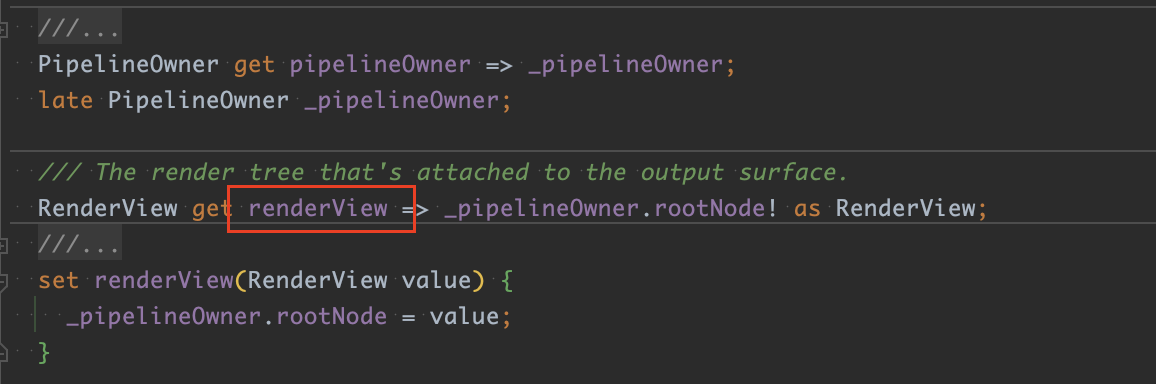

回顾下之前所讲的那七个混入Binding之一的RendererBinding，其实renderView是在RendererBinding的initInstances方法中初始化的。

OK，RenderObjectToWidgetAdapter构造方法的参数分析完毕，接下来继续看attachToRenderTree方法。

2.4、attachToRenderTree方法

先打个断点Debug看下attachToRenderTree方法传入的参数。

可以看到，attachToRenderTree方法接收2个参数，一个是BuildOwner，另一个是可选的位置参数RenderObjectToWidgetElement。

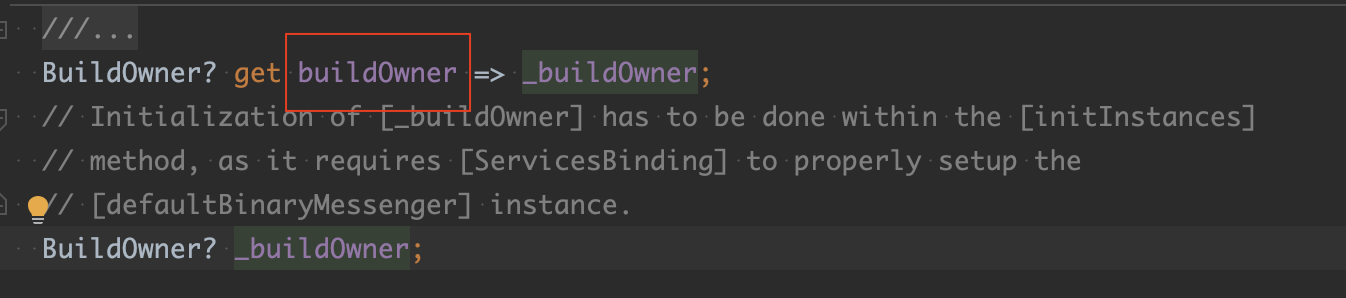

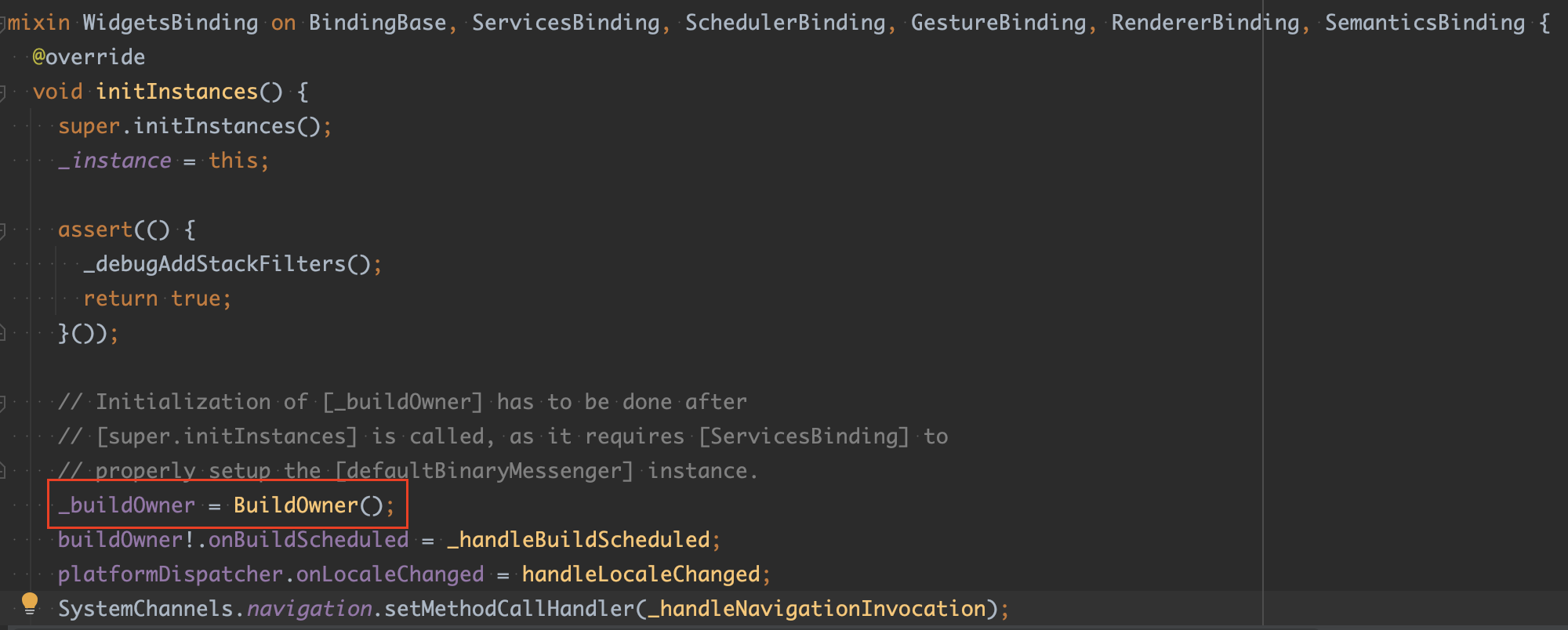

关于传入的参数buildOwner，那么这个buildOwner是怎么来的呢？它是在那七个混入Binding之一的WidgetsBinding的initInstances方法中初始化的。

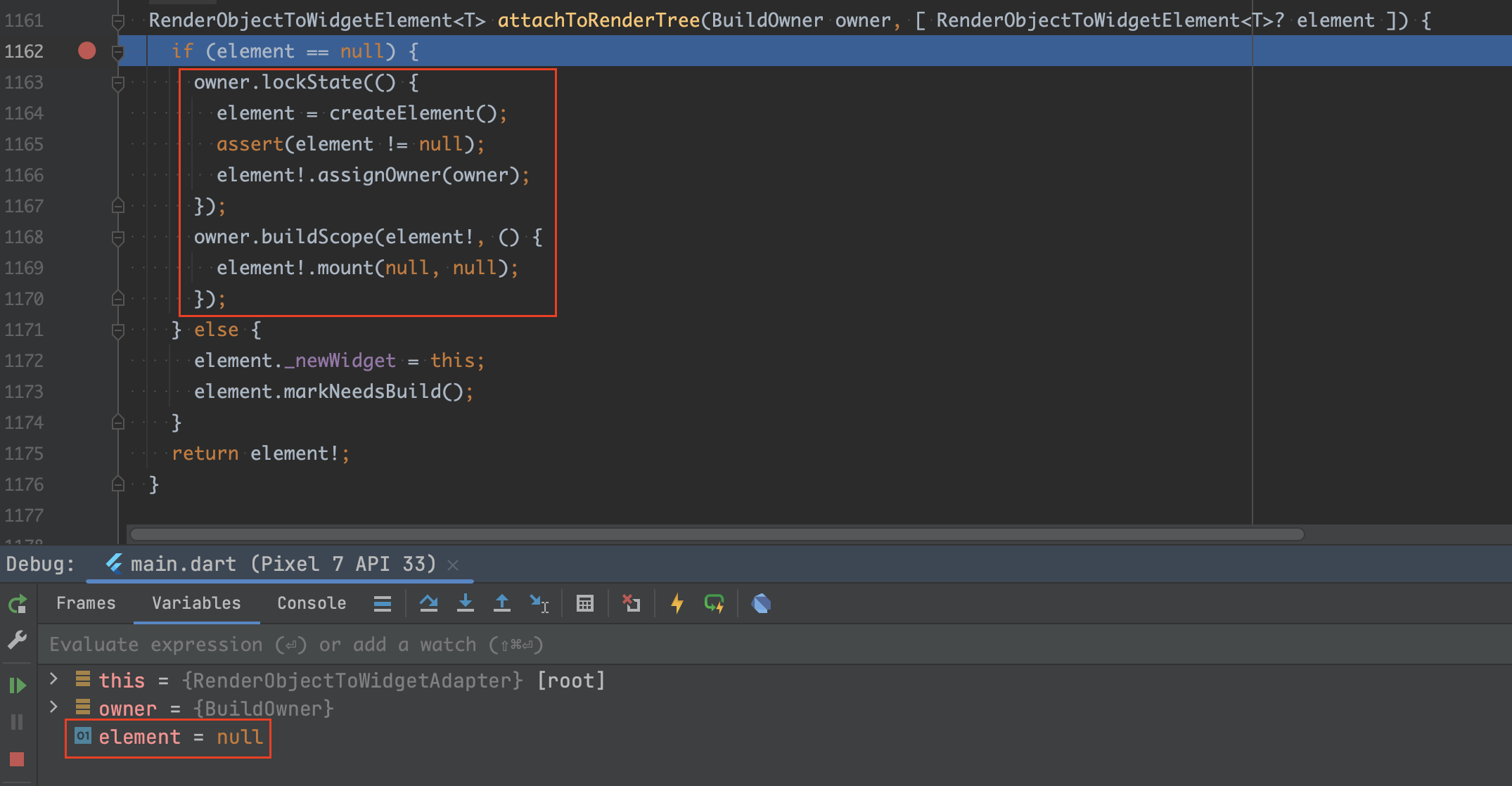

OK，开始分析attachToRenderTree方法源码，因为element为null，所以重点分析下红框部分。

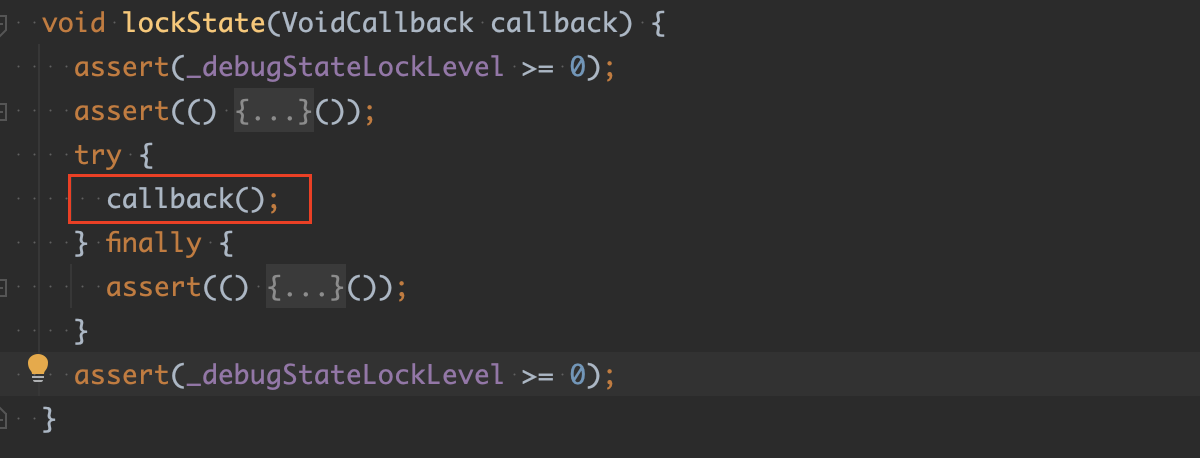

owner.lockState()接收一个VoidCallback回调，lockState方法体中只是进行一些断言操作，然后在try-finally中执行callback方法，lockState方法的源码如下。

lockState方法体中没做什么操作，所以lockState方法回调中先调用了createElement方法，创建Element实例后，再调用Element实例的assignOwner方法，因为assignOwner方法不是主线的重点，所以这部分不做讲解。

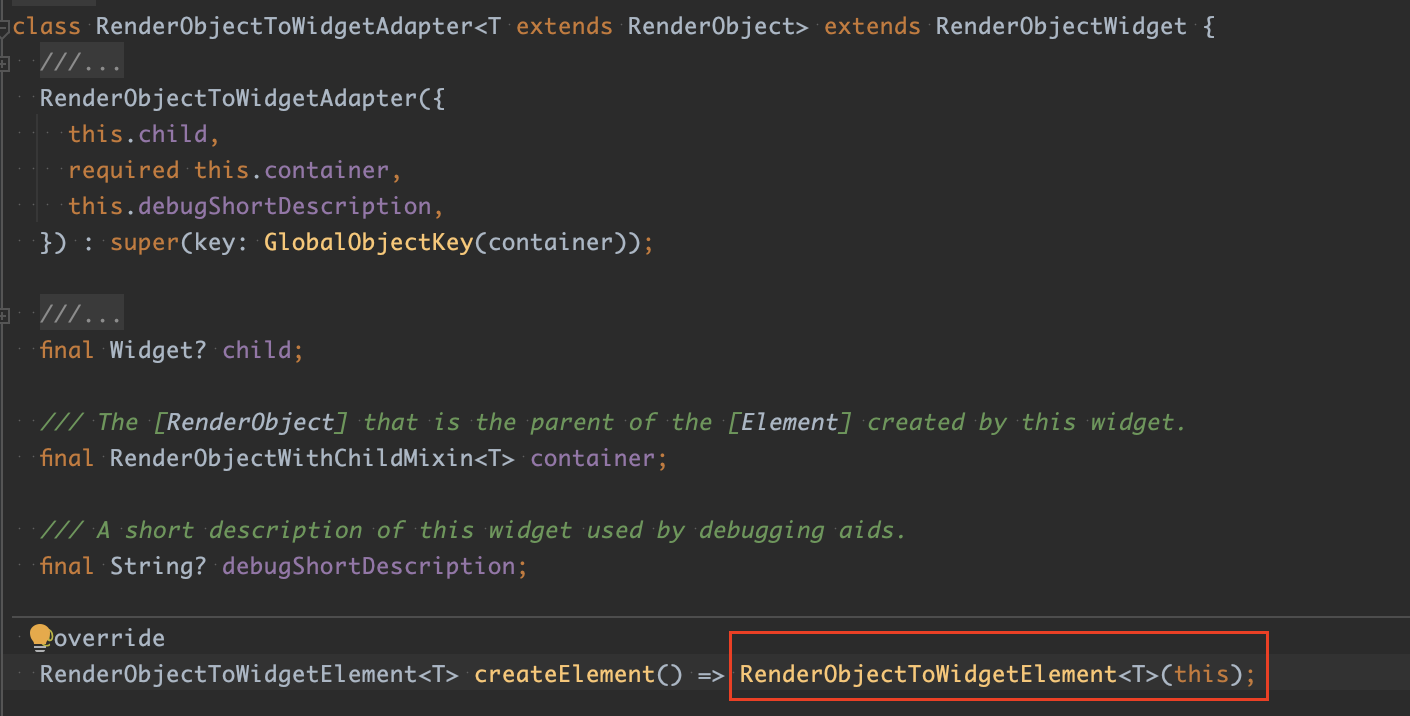

继续看主线的重点：createElement方法，它调用的是RenderObjectToWidgetAdapter这个Widget的createElement方法。

可以发现，调用了RenderObjectToWidgetElement构造方法，方法参数传入的是this，表示RenderObjectToWidgetAdapter本身。

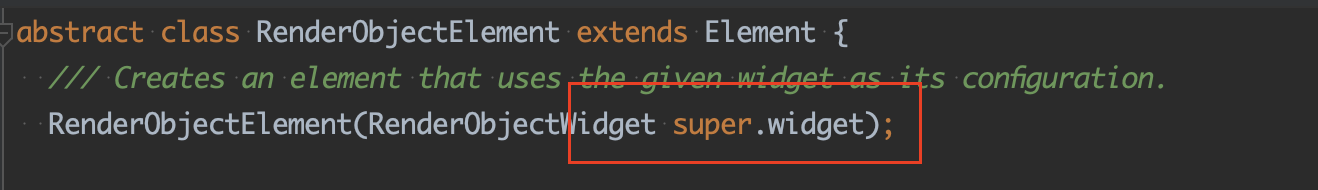

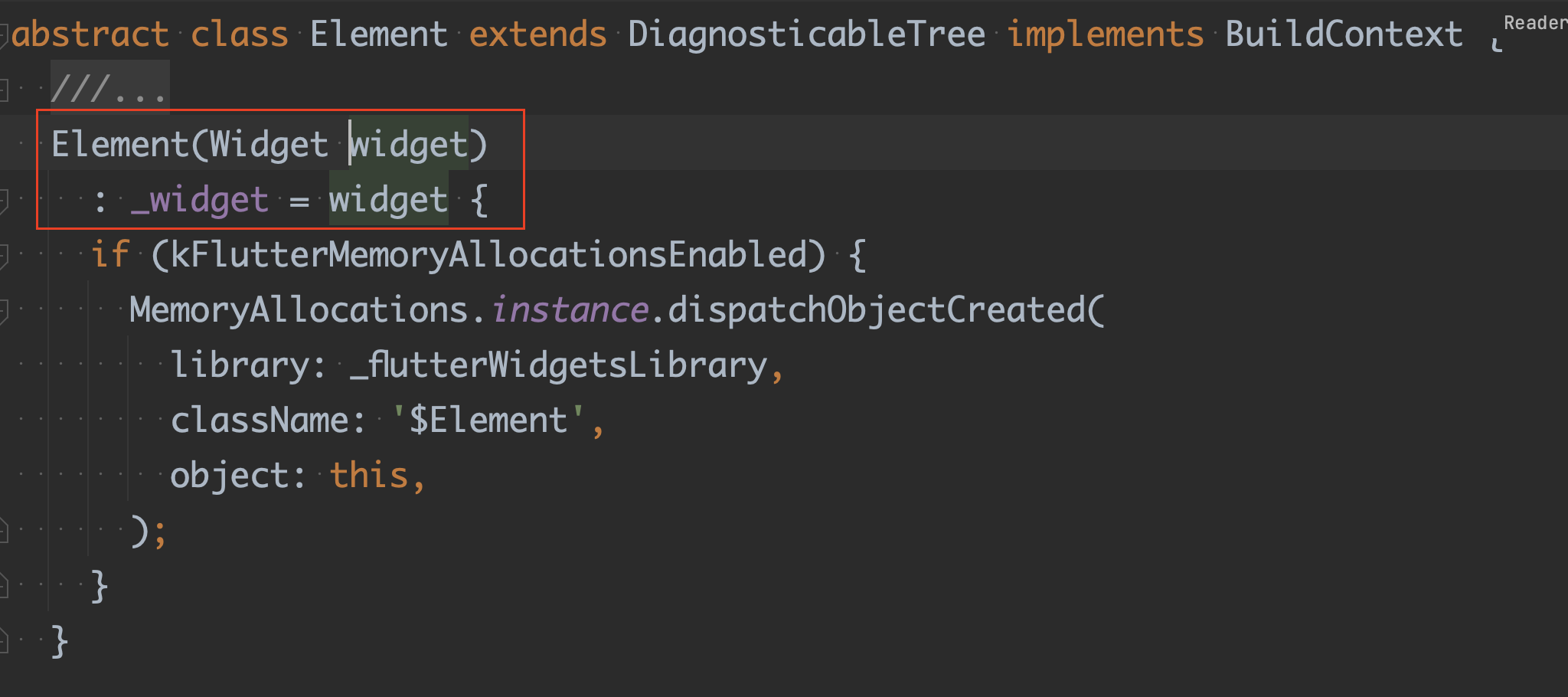

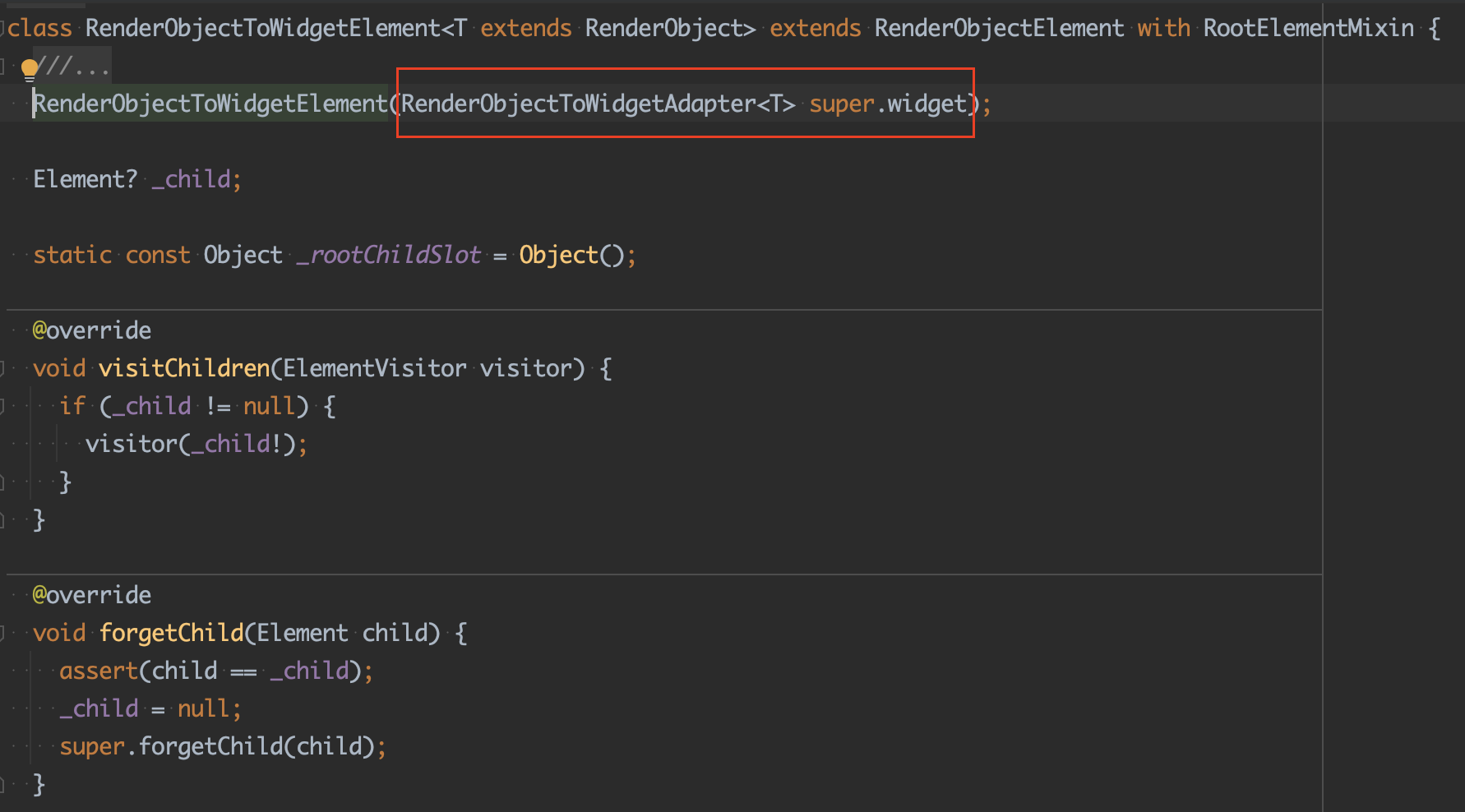

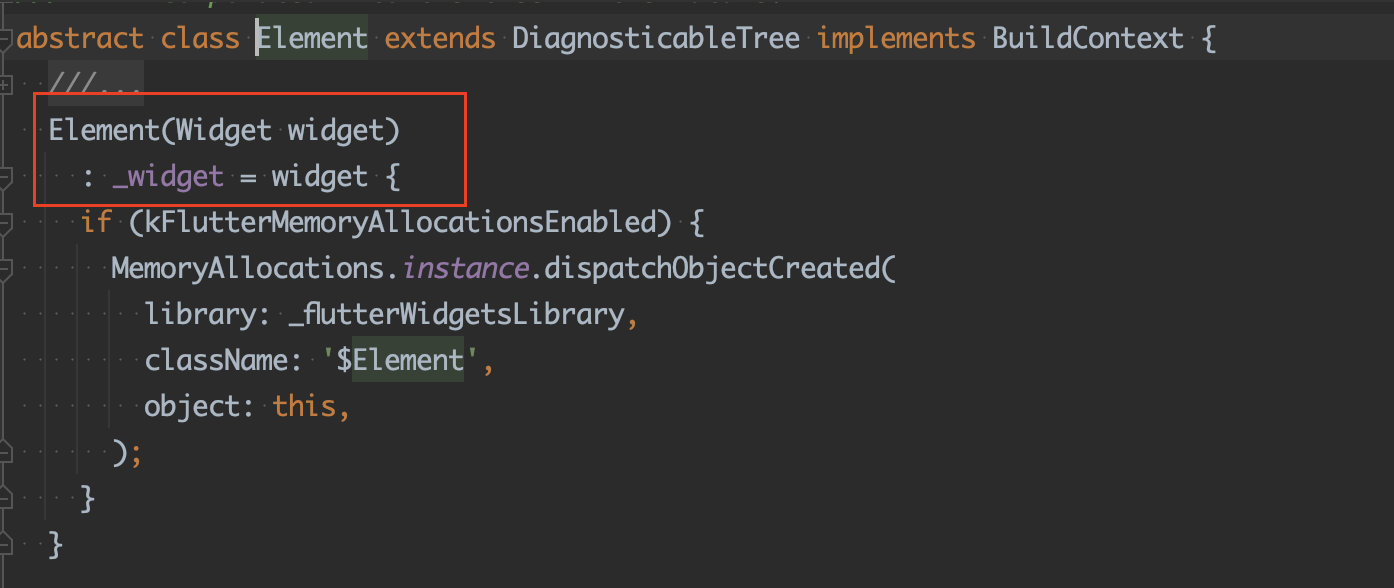

RenderObjectToWidgetElement构造方法参数执行super.widget，就会把widget一级一级往上传递，先是执行了 RenderObjectElement的构造方法，最后执行了Element的构造方法。并且在Element的构造方法中，把一路传递过来的this，也就是RenderObjectToWidgetAdapter本身赋值给了Element的成员变量_widget，那么Element就持有了这个Widget。

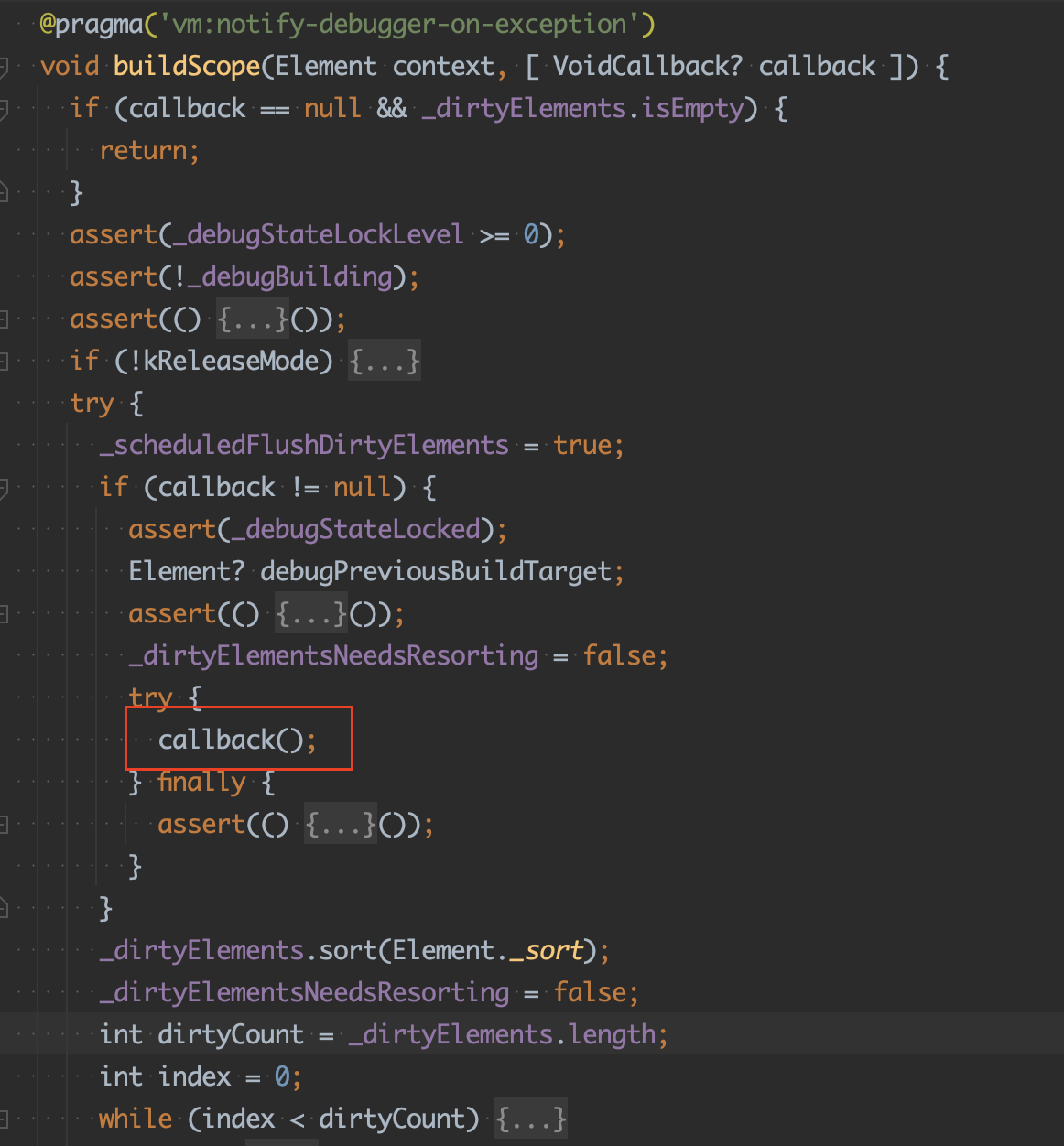

OK，owner.lockState()已经分析完成，继续看owner.buildScope()，buildScope方法体的实现与前面的lockState方法较为相似，也只是进行一些断言判断，最后在try-finally中执行callback方法。

buildScope方法体中没做什么操作，所以在buildScope方法回调中就会执行element的mount方法，也就是RenderObjectToWidgetElement的mount方法。

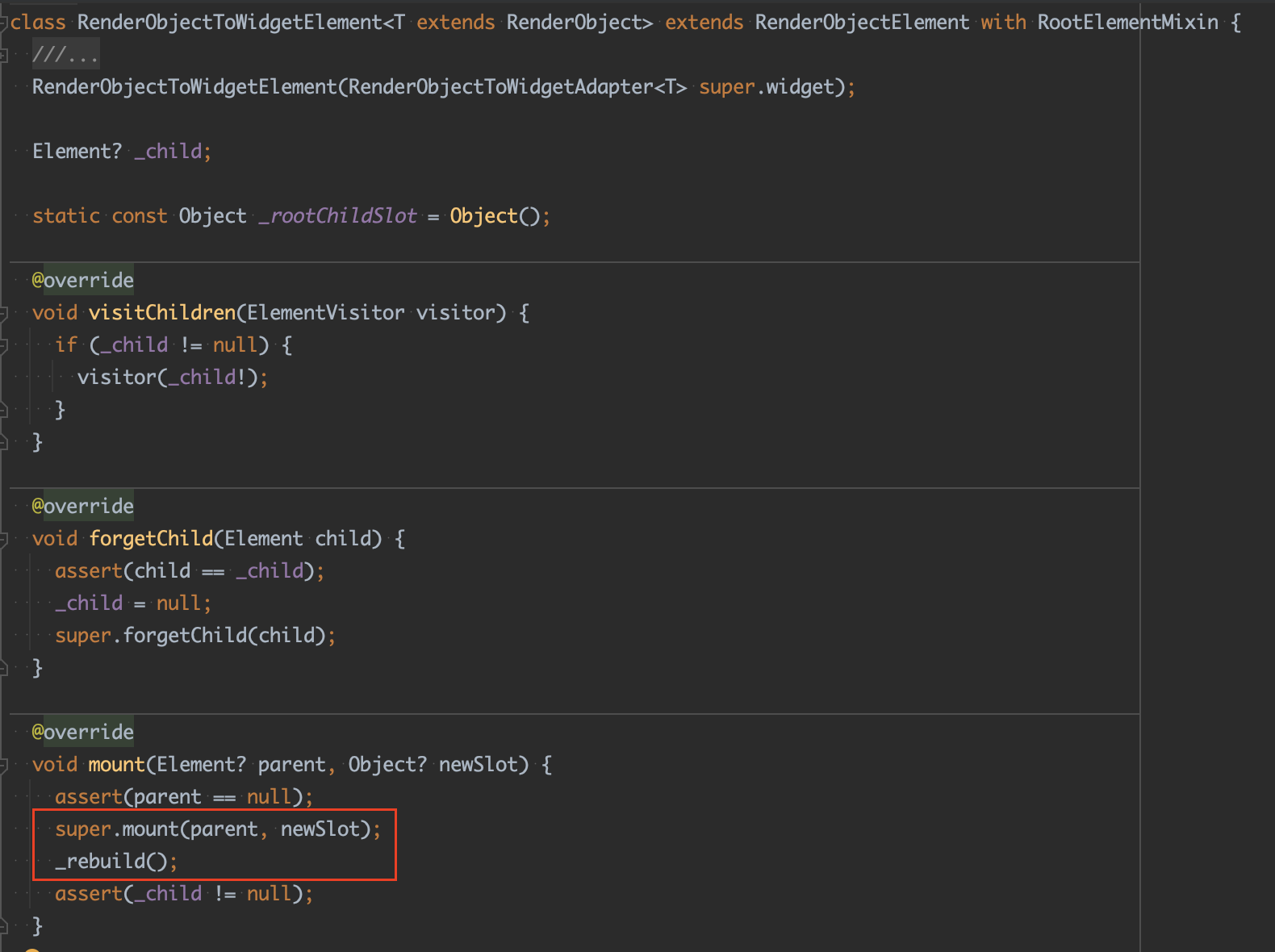

分析下RenderObjectToWidgetElement的mount方法，这里分两步走，一步是执行super.mount，也就是执行父类的mount方法；另一步是执行_rebuild方法，这个后面会讲。

看下第一步，也就是执行父类的mount方法，它会一级一级往上执行，先是执行RenderObjectElement的mount方法，最后执行Element的mount方法。

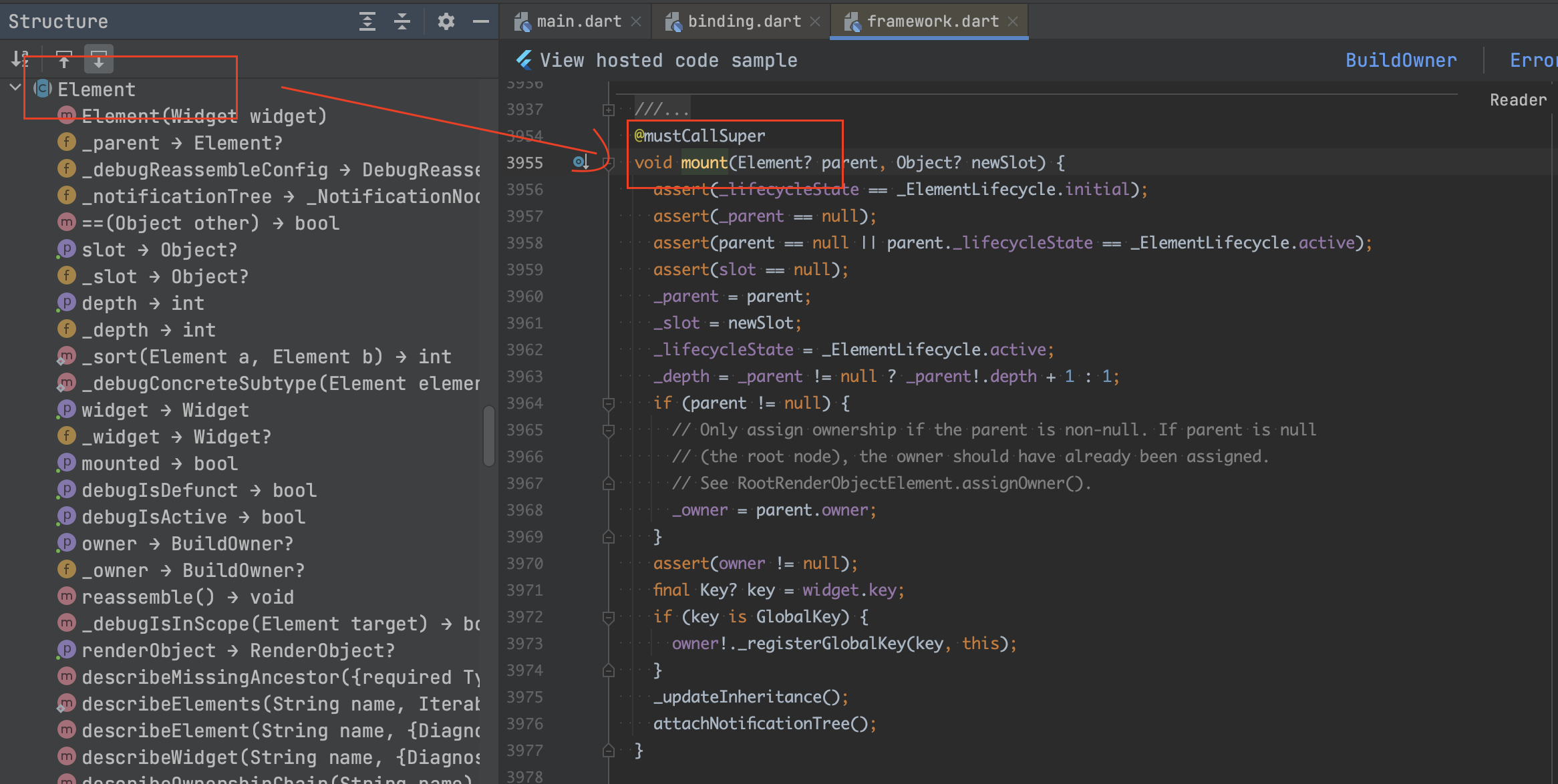

可以看到，在Element的mount方法中主要是对一些属性进行赋值操作，如_parent等。当Element的mount方法执行完成后就会出栈，然后回来执行RenderObjectElement的mount方法。

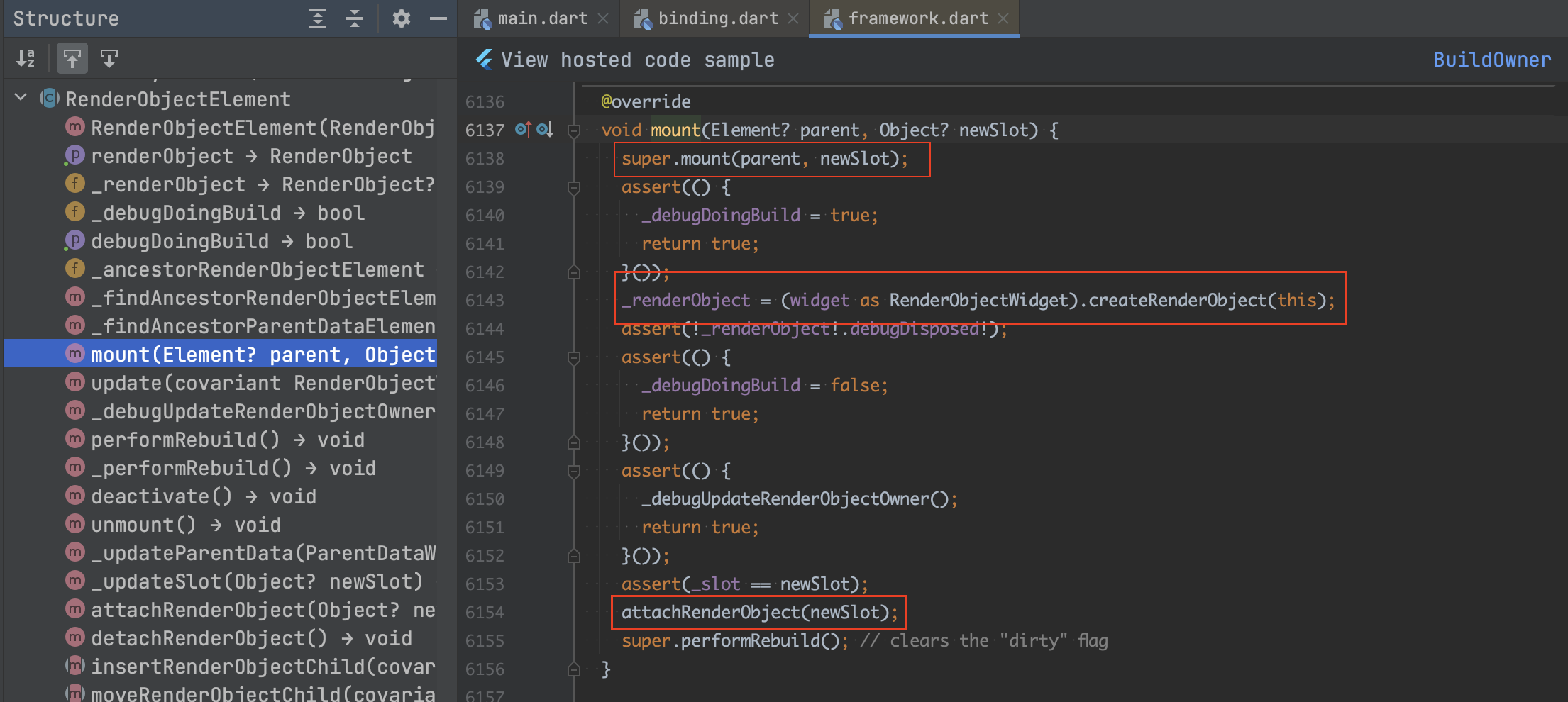

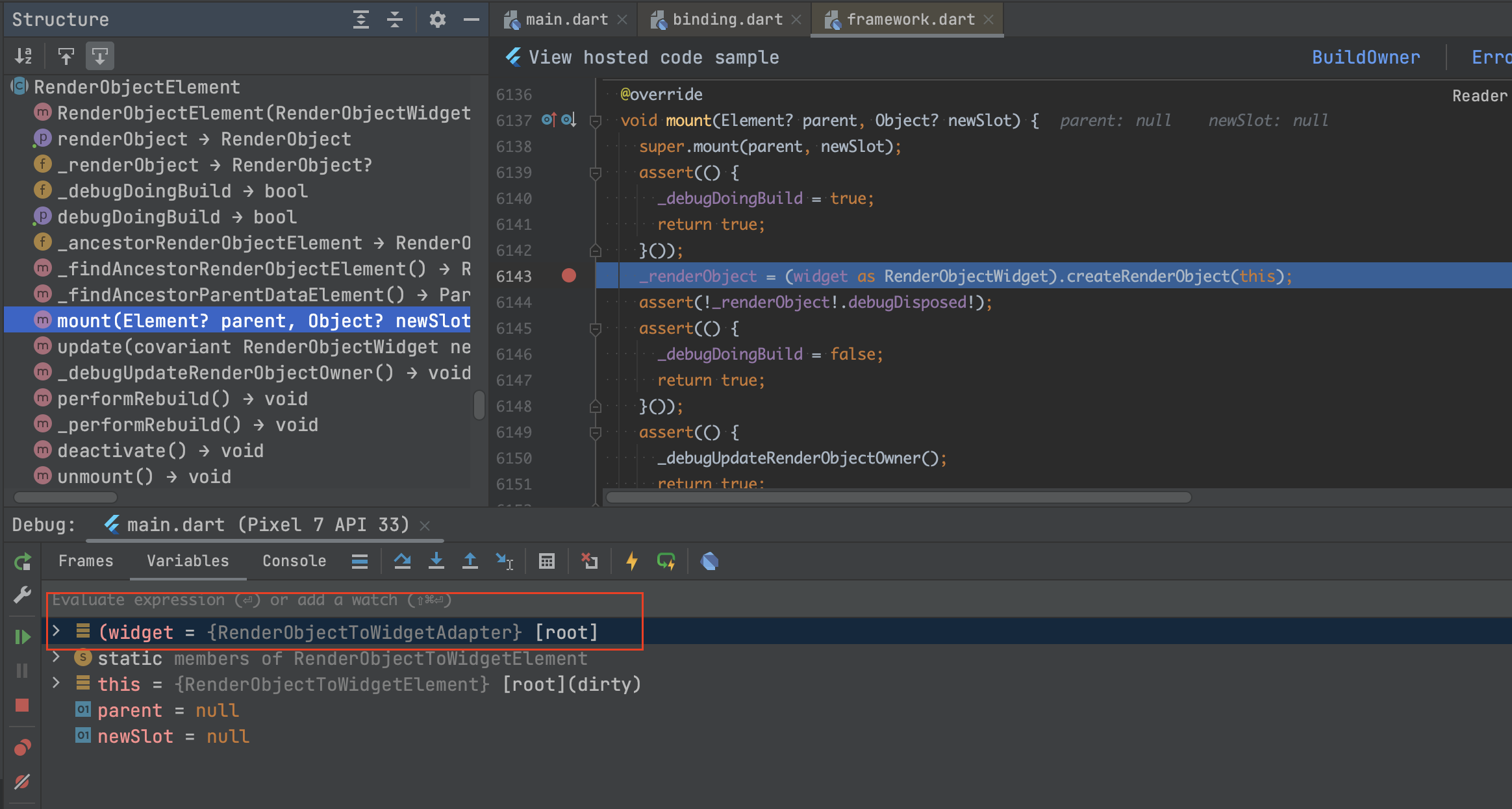

在RenderObjectElement的mount方法中会执行widget的createRenderObject方法，想必该Widget是谁应该知道吧，它就是之前在构造方法中将参数一级一级往上传递的this，也就是RenderObjectToWidgetAdapter，它是RootWidget，如果不确定，可以Debug断点调试看下。

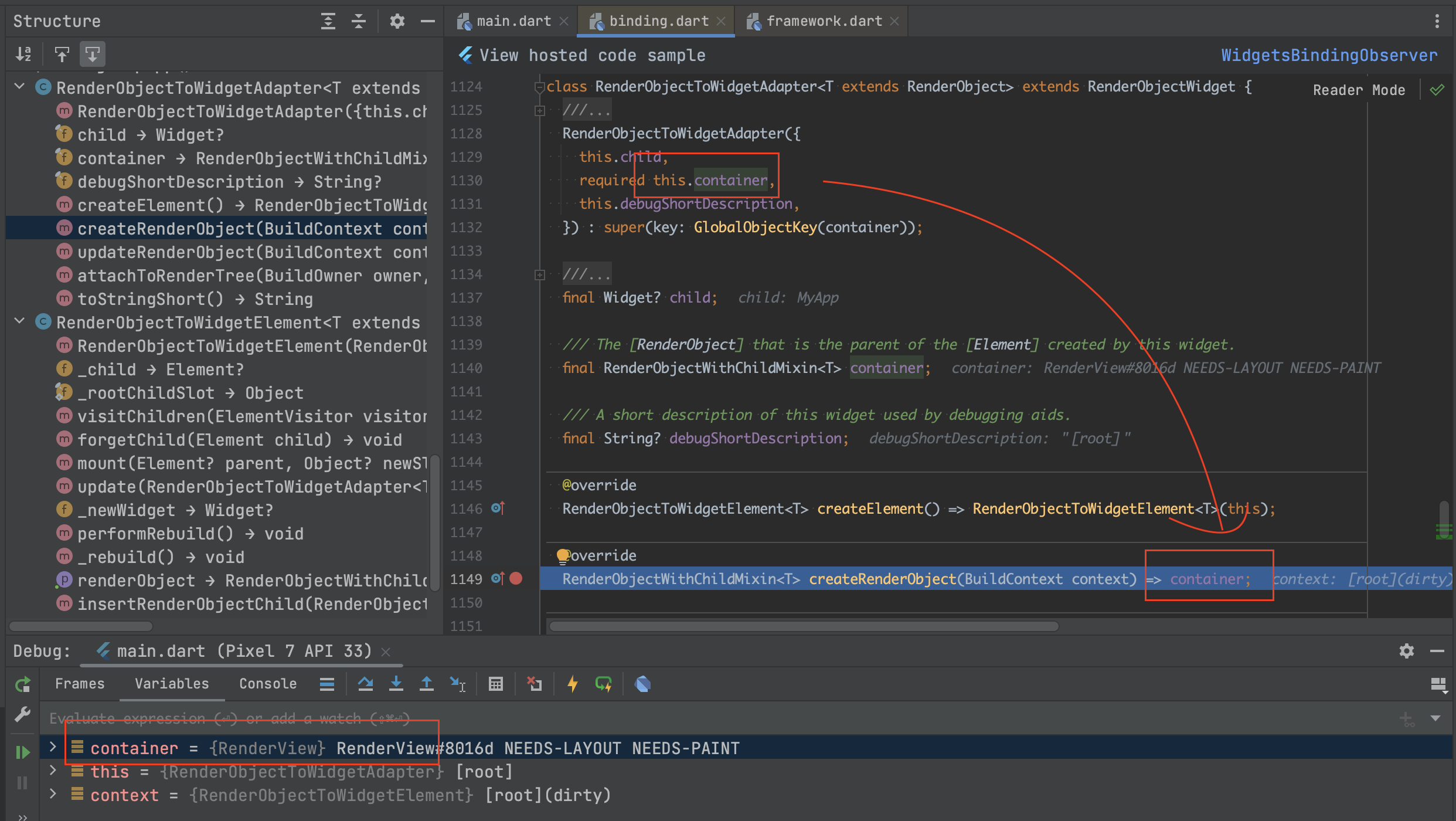

继续执行RenderObjectToWidgetAdapter的 createRenderObject方法，会返回一个container，也就是之前讲的RenderView。

然后将createRenderObject方法返回值赋值给RenderObjectElement的成员变量_renderObject，于是得出一个结论：RenderObjectElement会持有一个RenderObject实例。

接着，继续执行RenderObjectElement中的attachRenderObject方法。

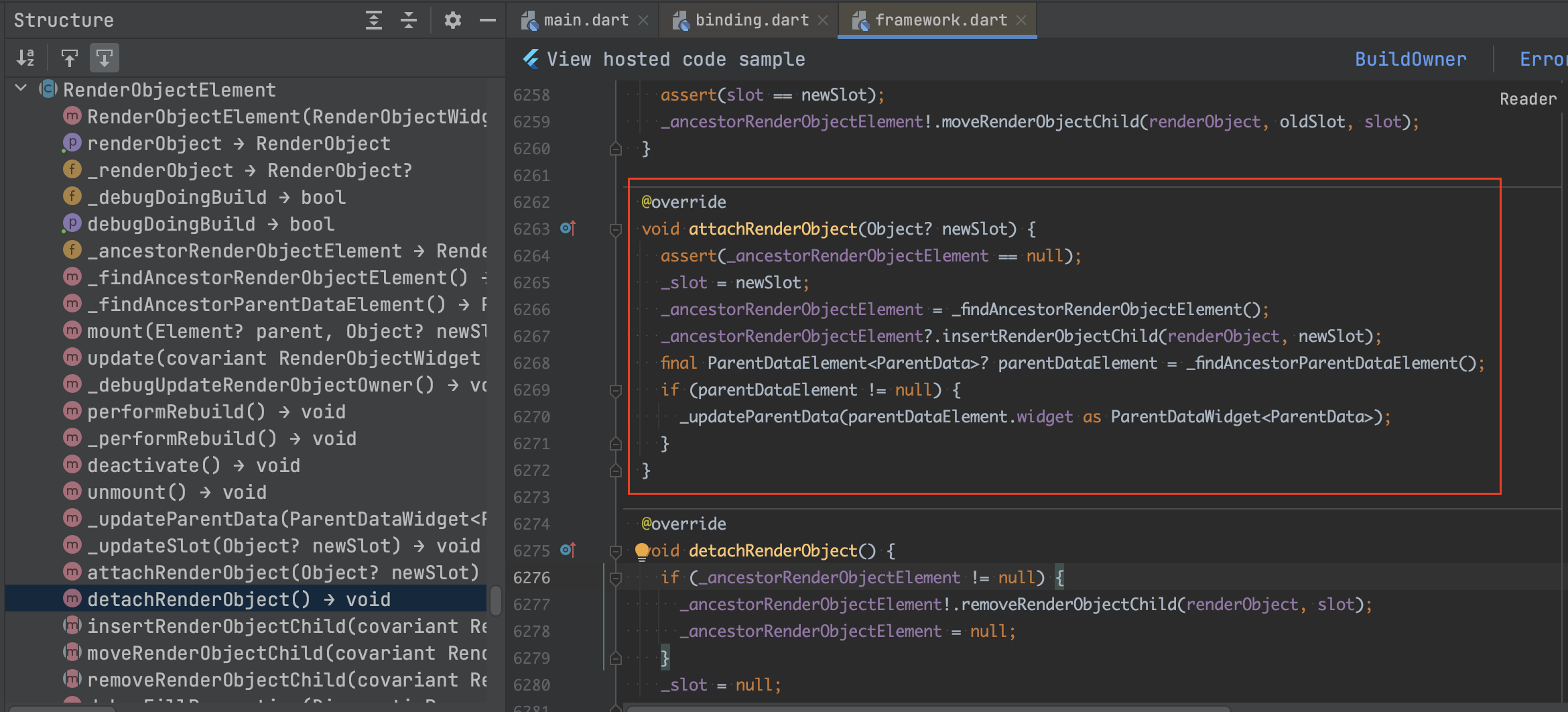

在RenderObjectElement中的attachRenderObject方法中，它一共做了三件事情。

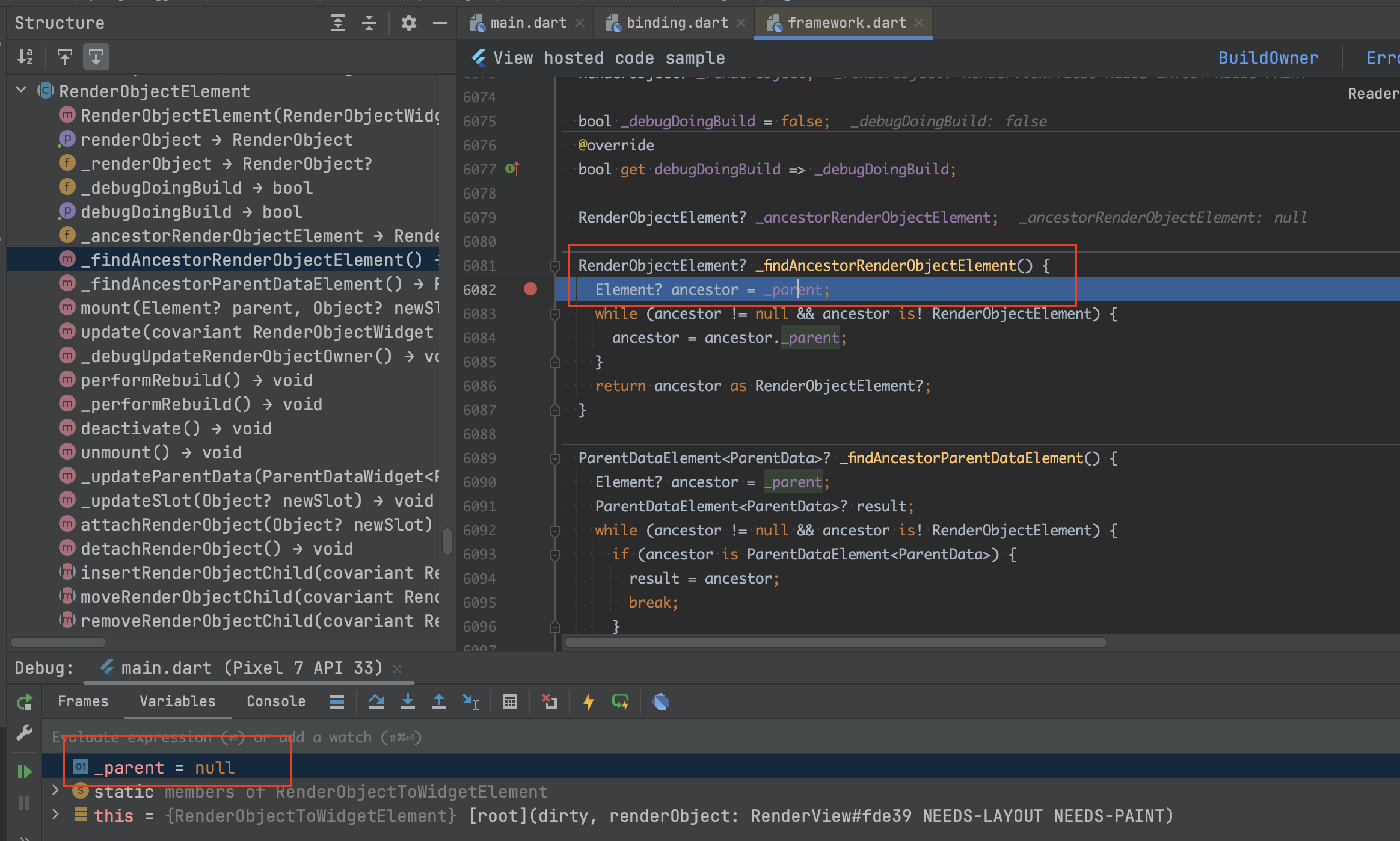

1、执行_findAncestorRenderObjectElement方法，沿着父类往上查找最远处RenderObjectElement类型的Element，并且赋值给 _ancestorRenderObjectElement；其中_parent是在Element的mount方法中赋值，一开始_parent为null，所以_findAncestorRenderObjectElement方法返回为null，相当于该方法没执行。

2、执行上一步返回的_ancestorRenderObjectElement的insertRenderObjectChild方法将renderObject插入渲染树中；但是由于_ancestorRenderObjectElement为null，所以insertRenderObjectChild方法并没有触发。

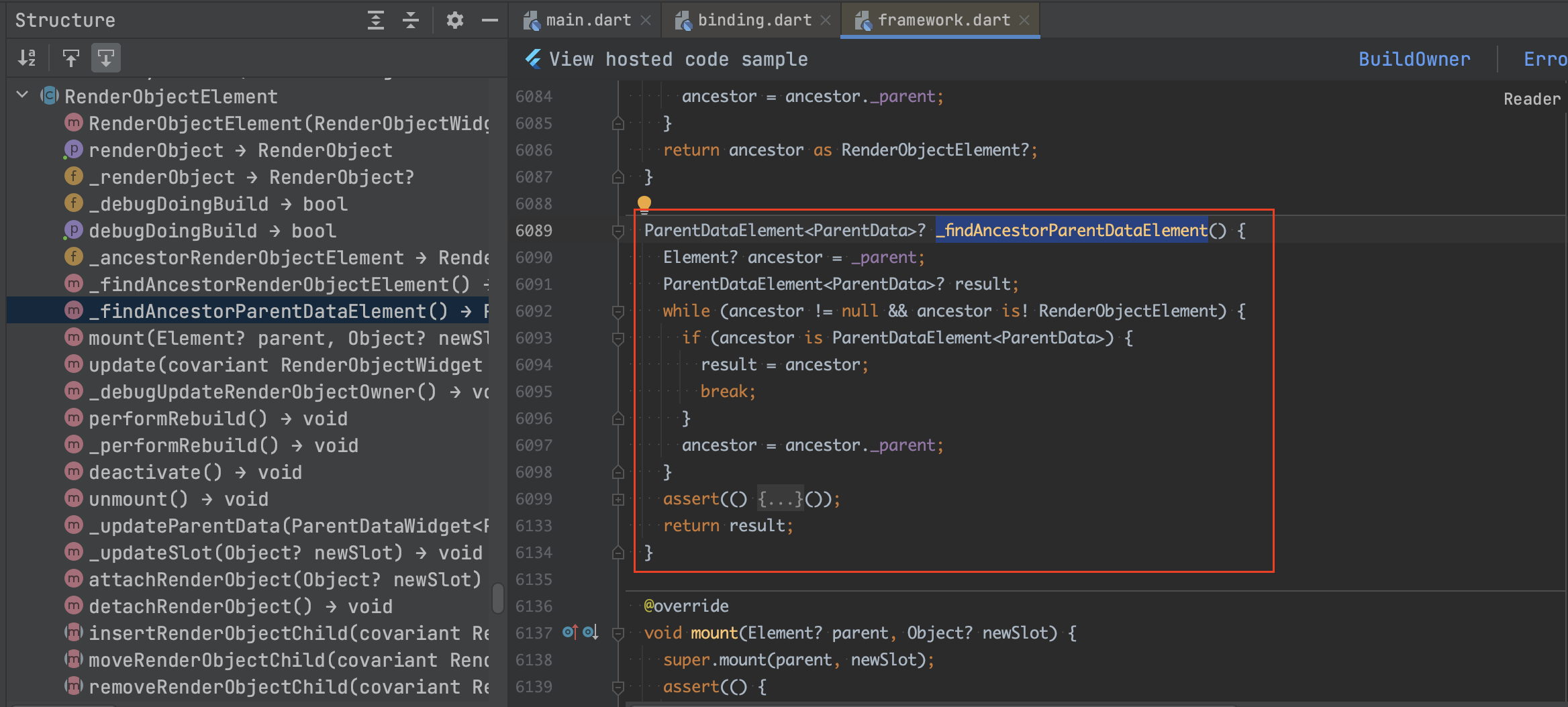

3、执行_findAncestorParentDataElement方法，沿着父类往上查找最近处ParentDataElement类型的Element，但是由于_parent为null，所以该方法执行了个寂寞。

因此，整体上RenderObjectElement中的attachRenderObject方法相当于没执行到。

OK，RenderObjectElement的mount方法分析完了，此时会继续出栈，然后继续执行RenderObjectToWidgetElement的mount方法中super.mount()之后的逻辑。

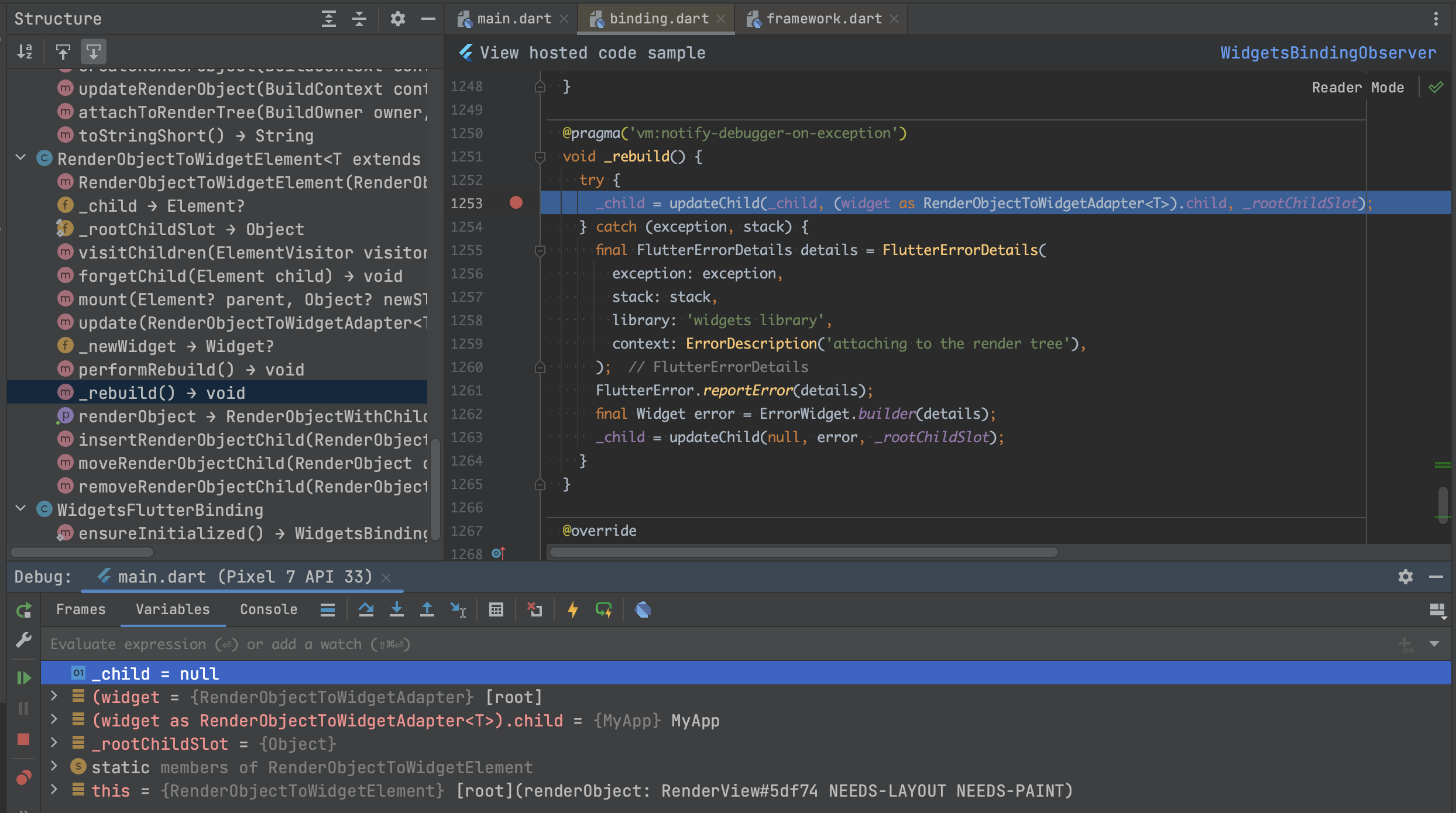

也就是执行RenderObjectToWidgetElement的_rebuild方法，在 _rebuild方法中，执行了updateChild方法，参数一_child为null，参数二就是我们自己的MyApp，参数三为Object。

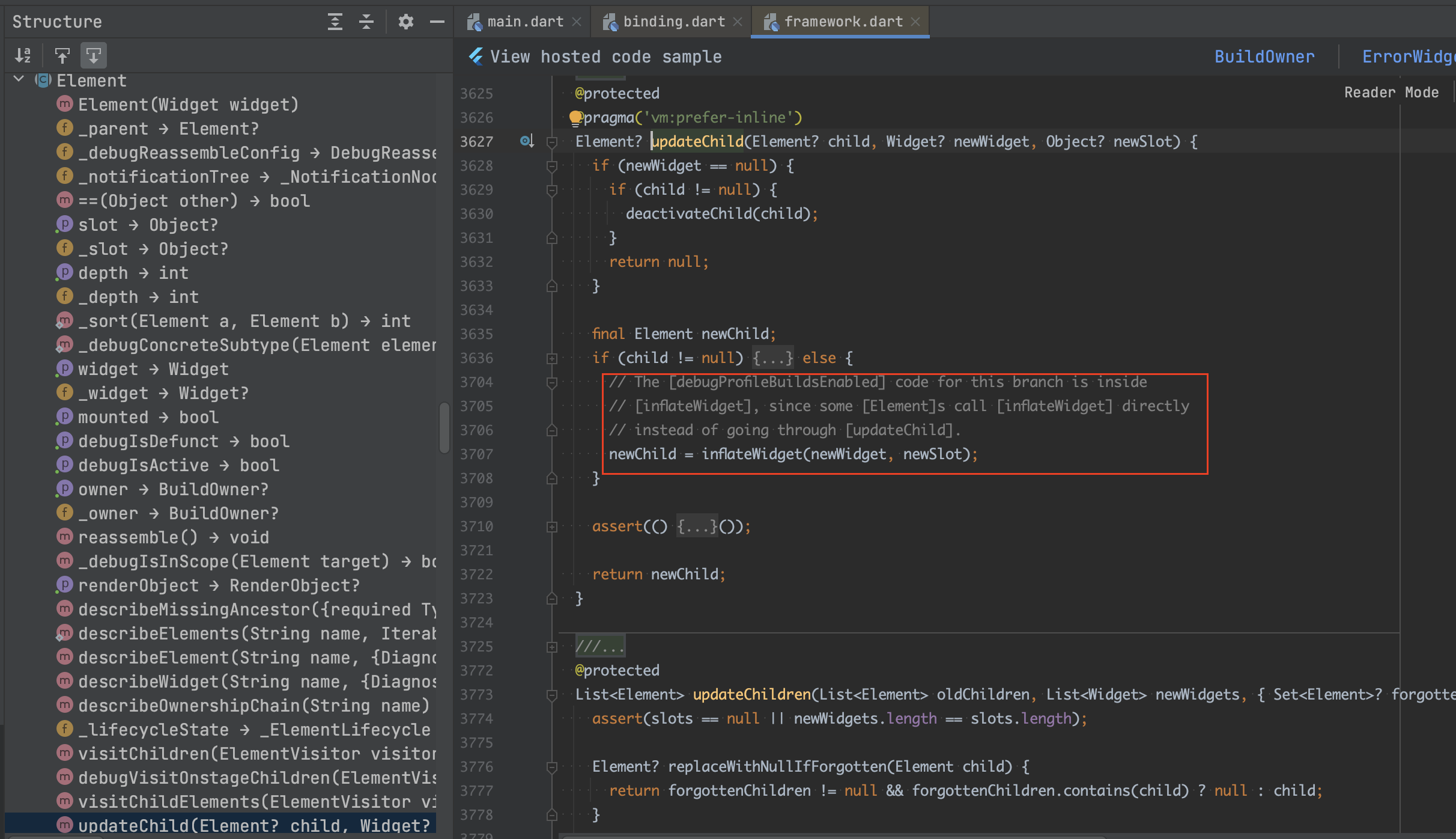

继续执行Element的updateChild方法，因为此时child为null，所以会执行红框部分，也就是执行inflateWidget方法。

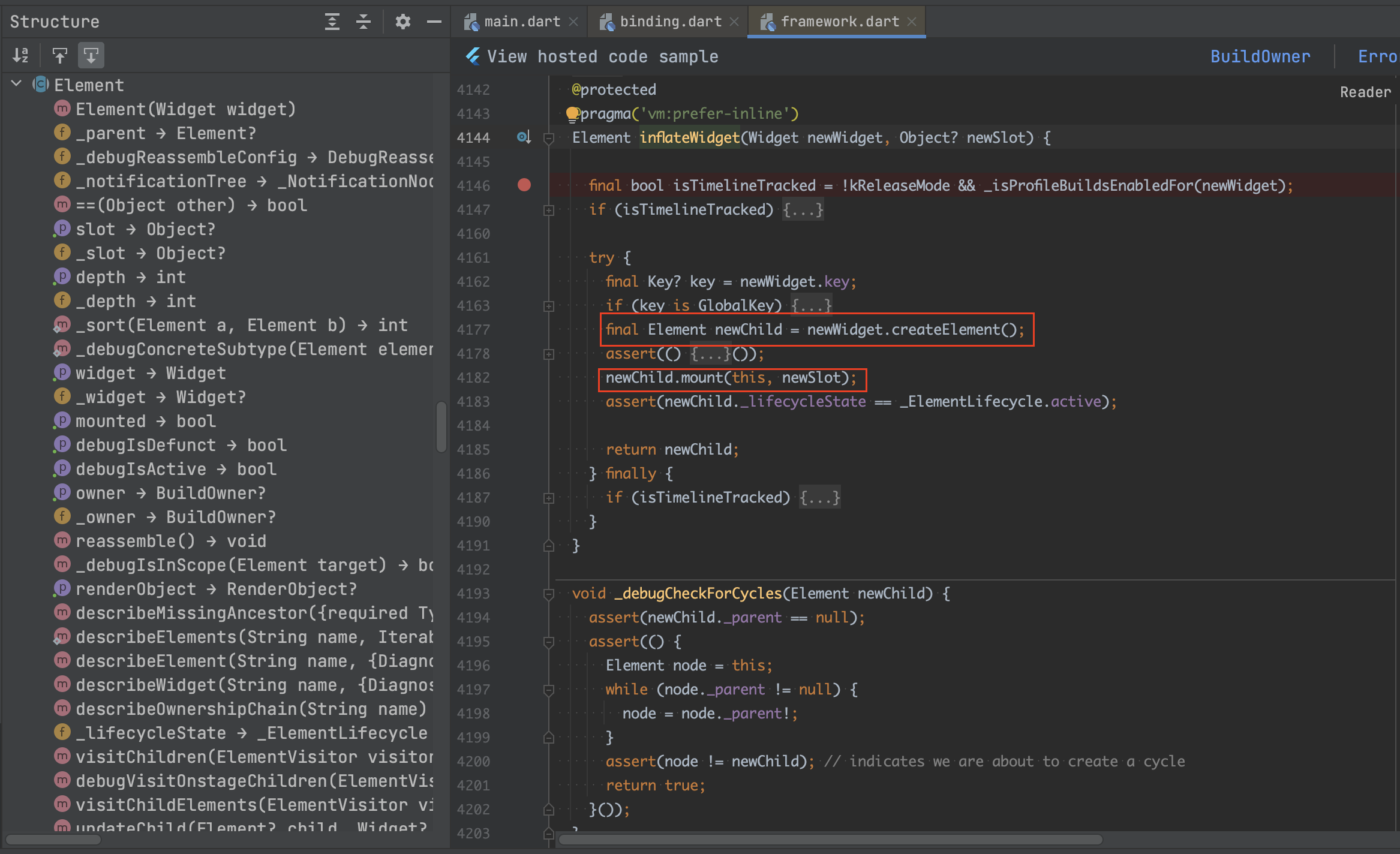

继续执行Element的inflateWidget方法，之前已经知道传入的newWidget为MyApp，看下它的源码。

在Element中的inflateWidget方法中，它一共做了3件事情。

1、校验key是否为GlobalKey，如果是就会做相应逻辑，因为不是此次主线重点，所以不做讲解。

2、执行newWidget的createElement方法，也就是执行MyApp的createElement方法，返回一个Element实例。

3、执行上一步返回Element实例的mount方法。

看到这里，相信你会觉得createElement、mount方法似曾相识，因为之前分析过了。

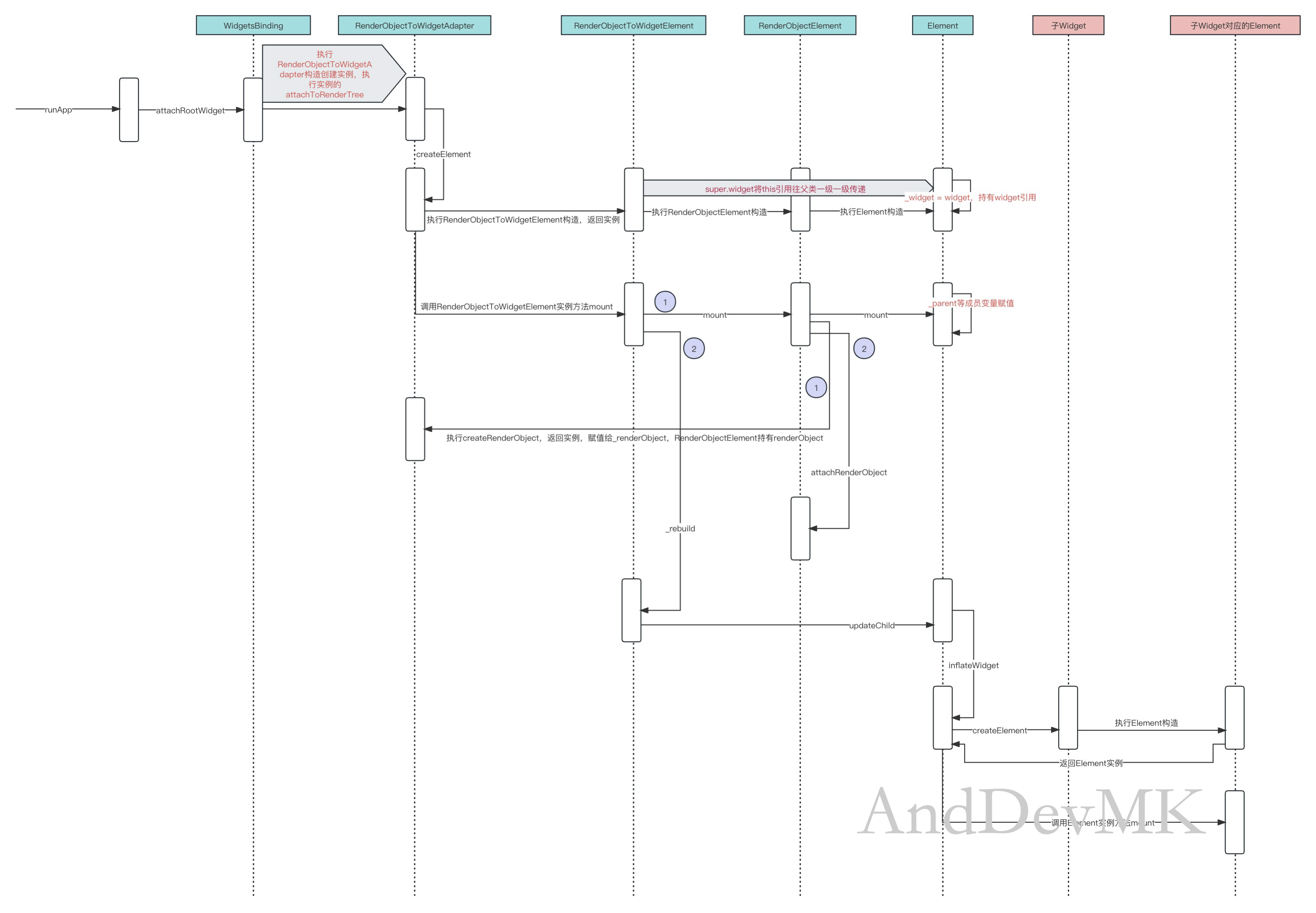

总结下Root分析的执行流程，如下图所示。

四、StatelessWidget分析

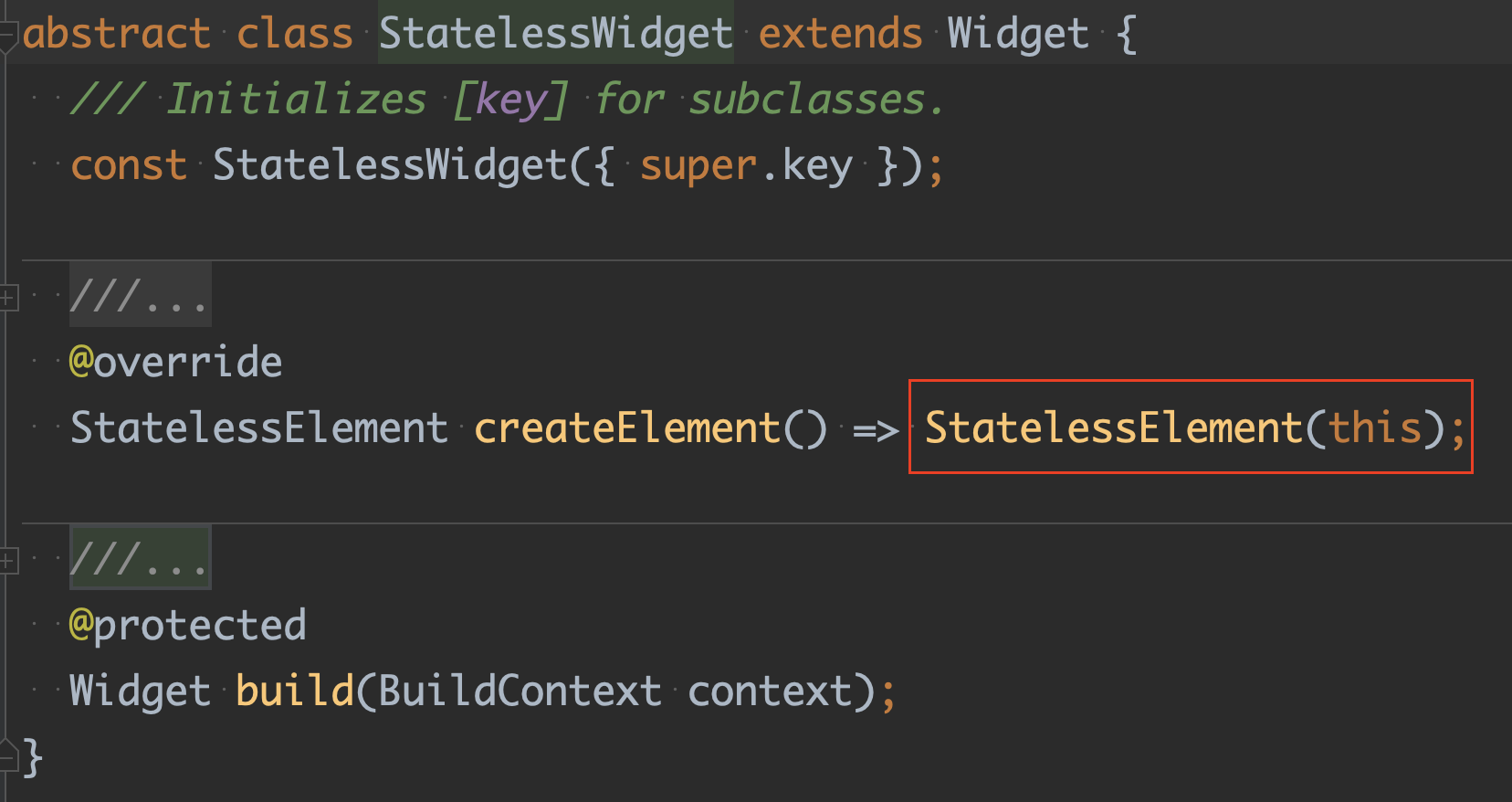

接着Root分析，继续执行MyApp的createElement方法，因为MyApp的类型是StatelessWidget，所以执行了StatelessWidget的createElement方法。

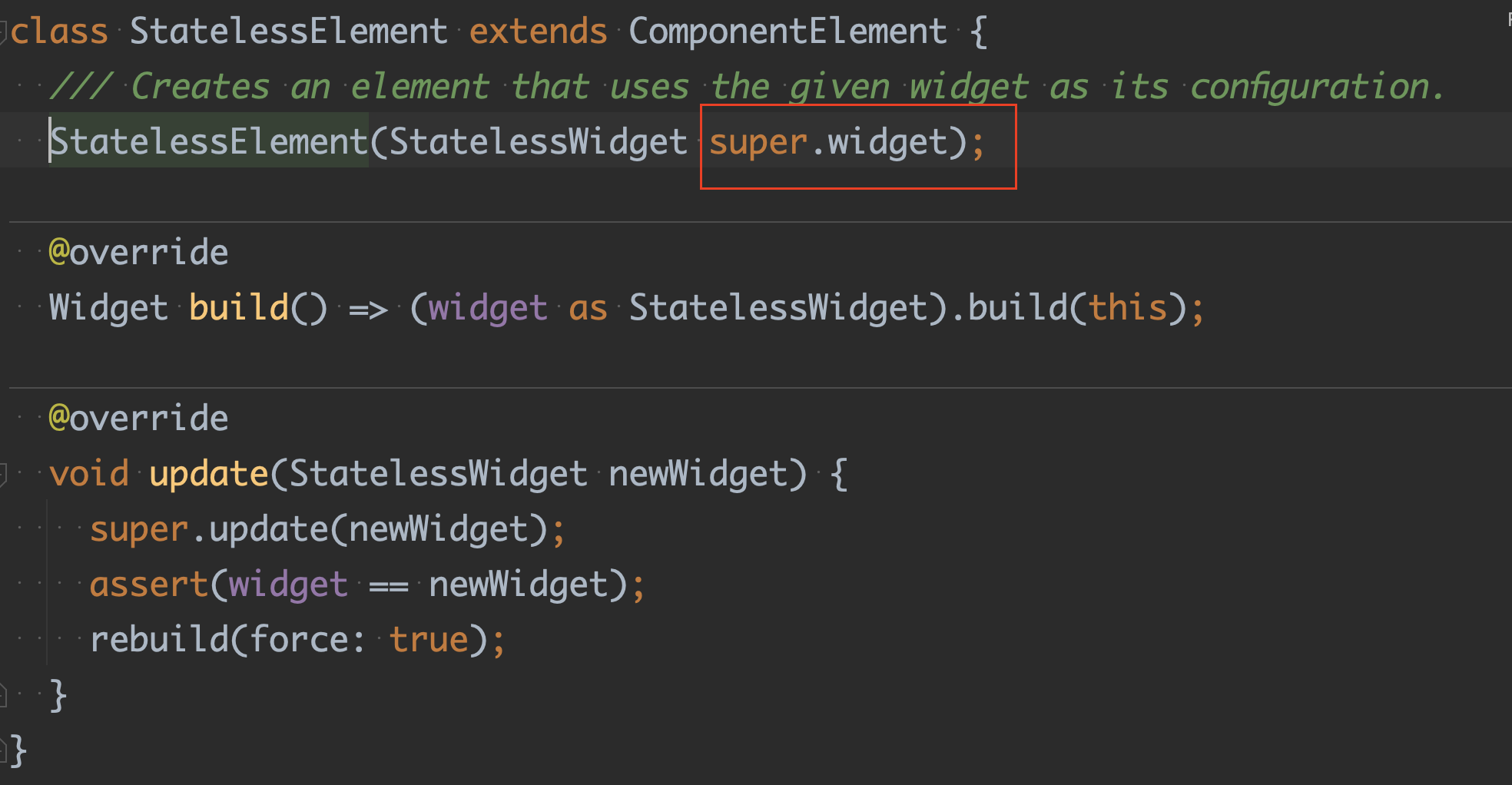

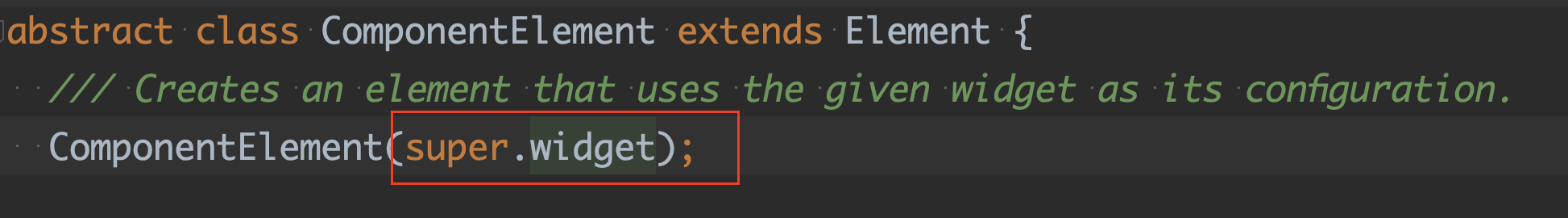

然后创建了StatelessElement实例，并将this传入StatelessElement的构造方法中，this也就是MyApp本身，而StatelessElement构造方法的参数执行了super.widget，会一级一级地向父类传递this，先是执行了ComponentElement的构造方法，最后再执行Element的构造方法，将传递的this赋值给Element的成员变量_widget。

这种子类Element向父类一级一级传递this的行为我们之前讲过的，也是似曾相识了。

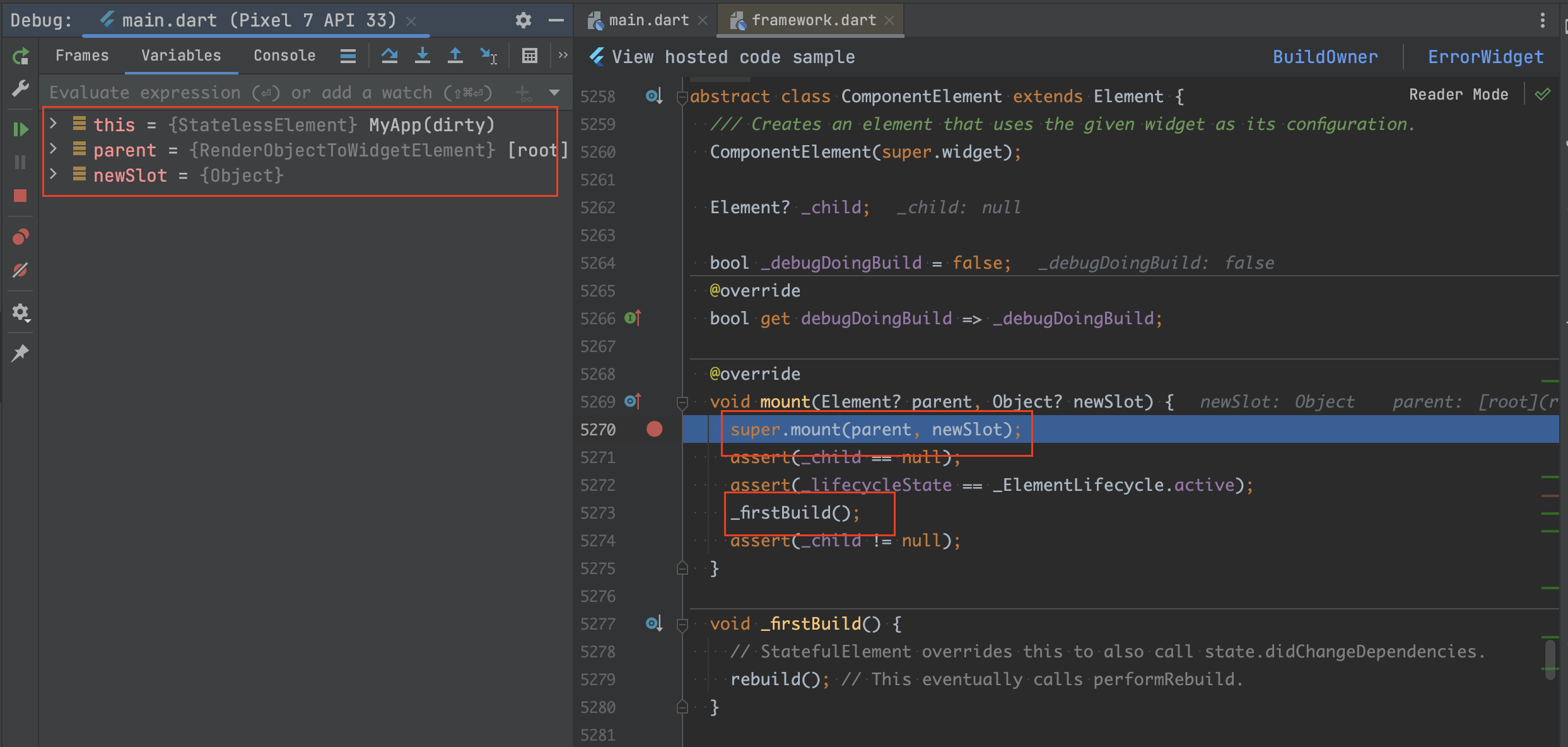

接着Root分析，继续执行Element的mount方法。因为StatelessElement没有mount方法，所以执行的是ComponentElement的mount方法。

可以看到，先是执行了super.mount，也就是执行Element的mount方法，这个之前看过，只是一些成员变量的赋值操作。

然后执行了_firstBuild方法，在该方法中又执行了Element的rebuild方法。

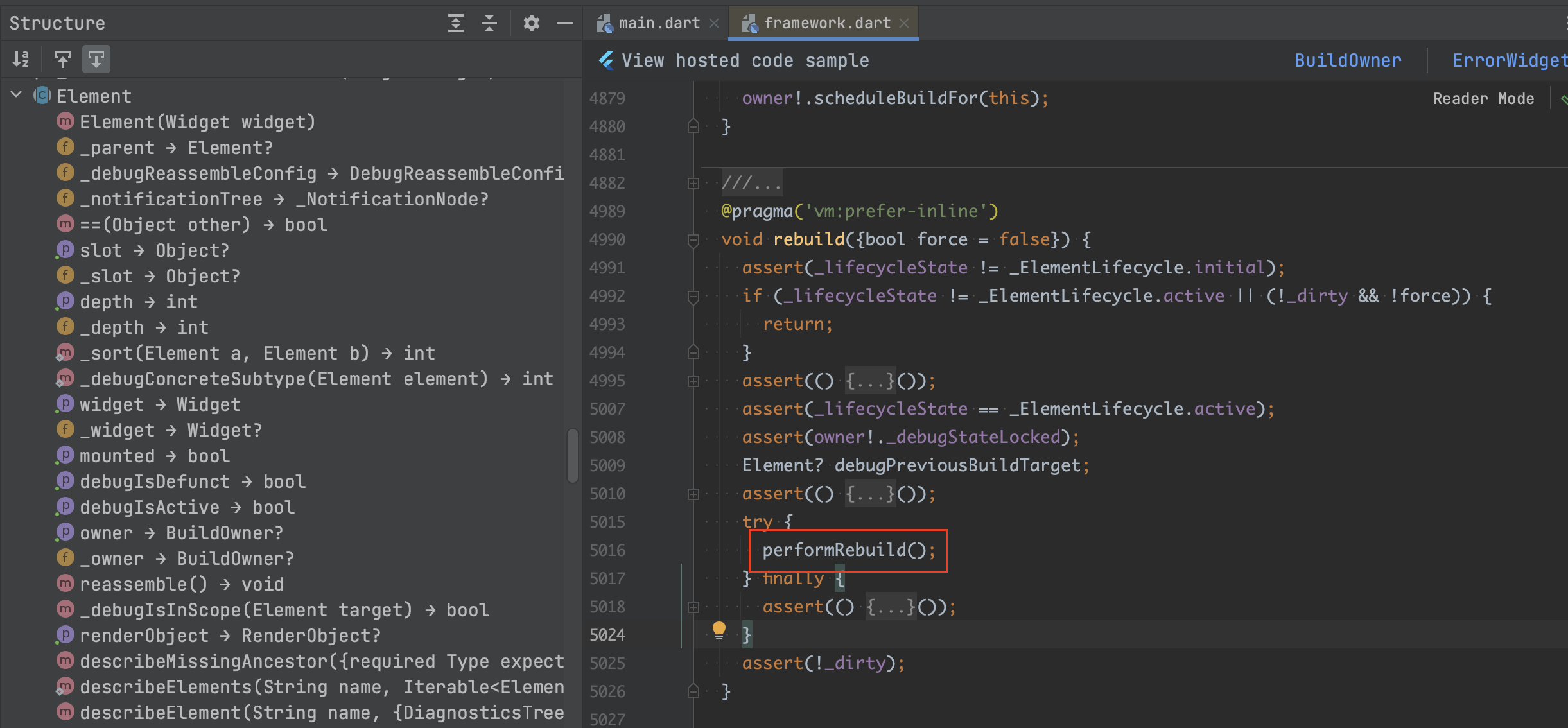

在Element的rebuild方法中，try-finally处执行了performRebuild方法，然后又回到了ComponentElement的performRebuild方法。

在ComponentElement的performRebuild方法中，做了两件事情。

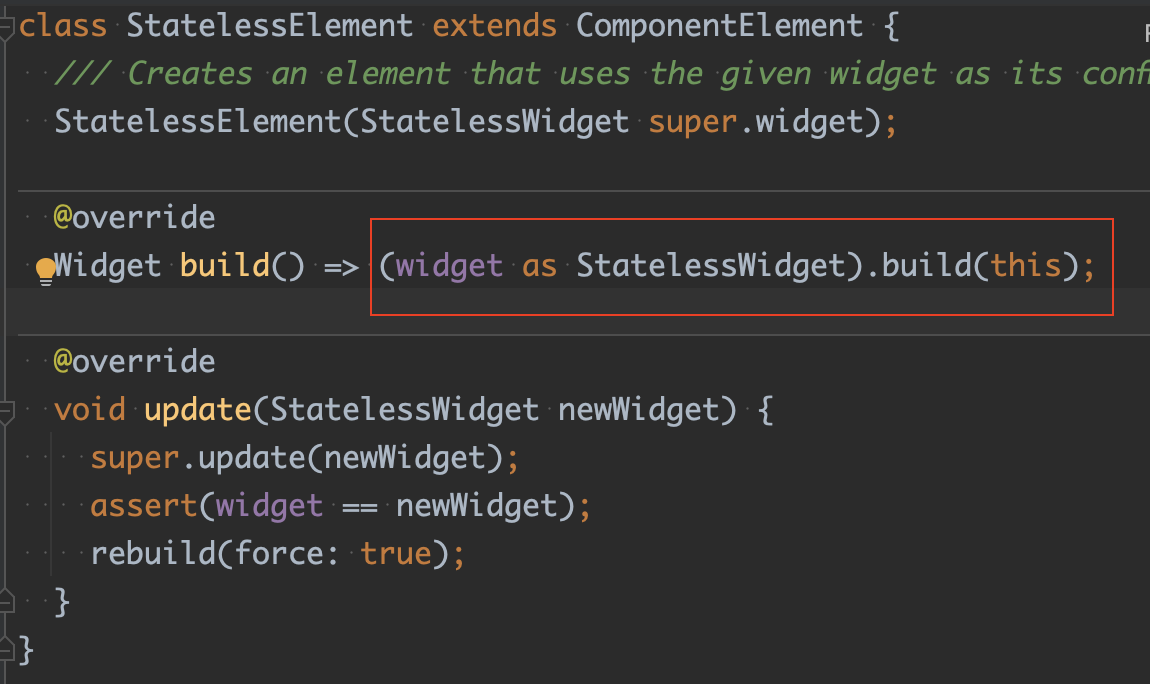

1、执行build方法。这里执行了StatelessElement的build方法。

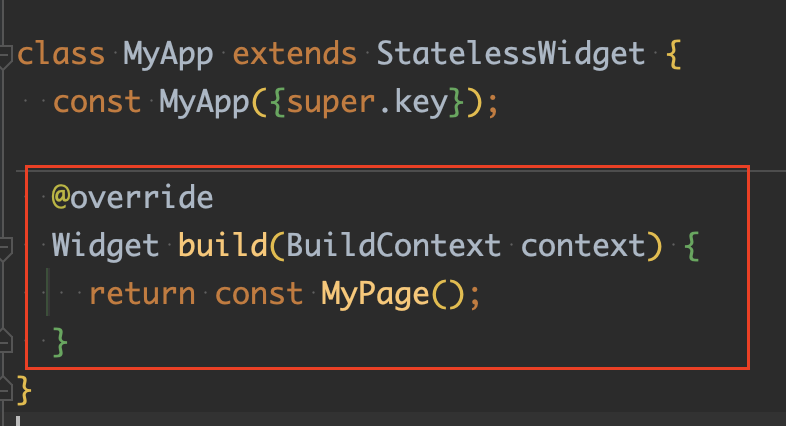

这里的widget就是我们自己的MyApp，所以执行了MyApp的build方法，创建了MyPage实例。

2、执行了Element的updateChild方法，看到该方法是否又似曾相识，OK，继续分析。

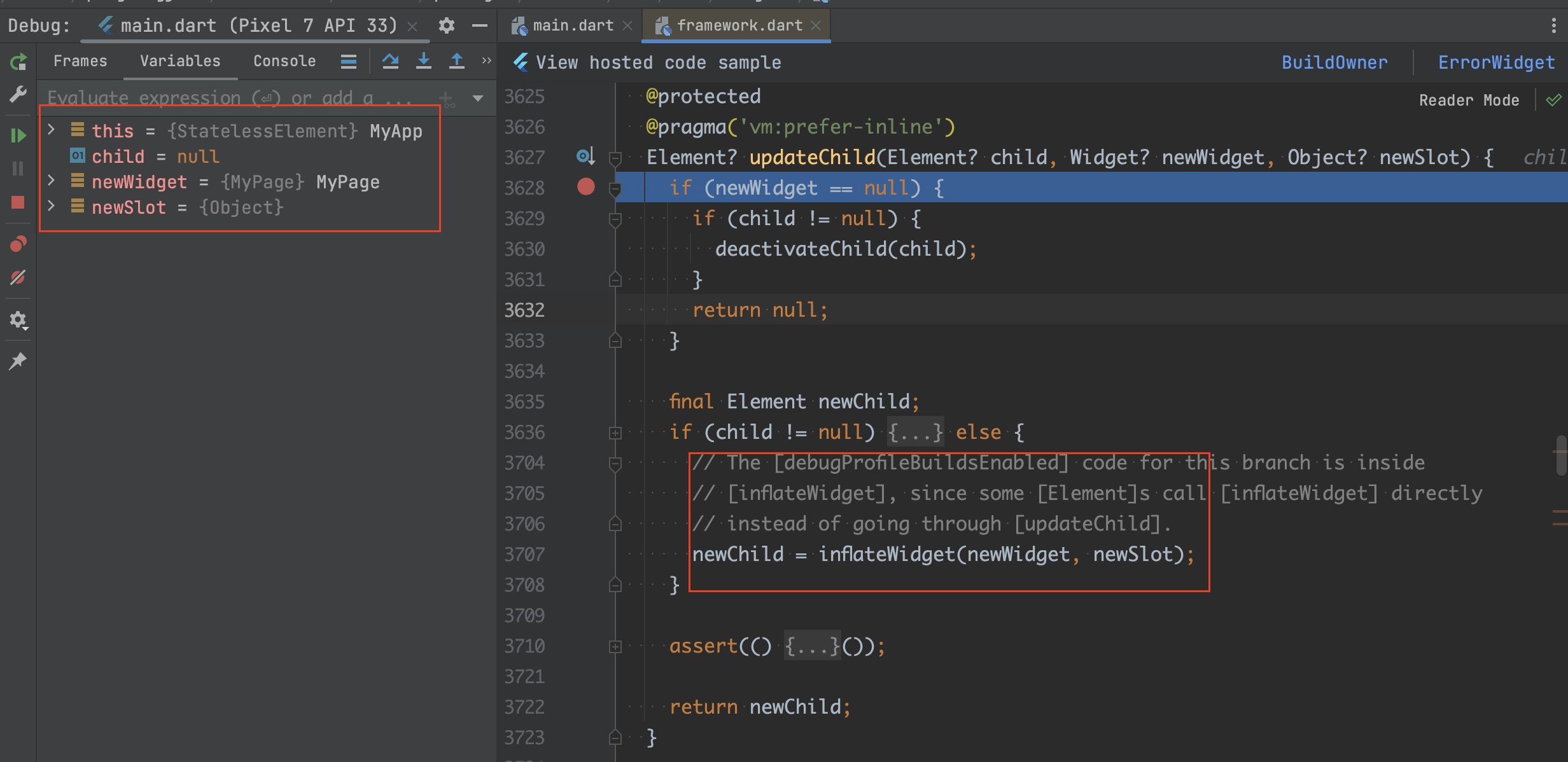

因为此时child为null，所以会执行红框部分，也就是执行inflateWidget方法。

继续执行Element的inflateWidget方法，之前已经知道传入的newWidget为MyPage，看下它的源码。

在Element中的inflateWidget方法中，它一共做了三件事情，这个前面讲过。

1、校验key是否为GlobalKey，如果是就会做相应逻辑，因为不是此次主线重点，所以不做讲解。

2、执行newWidget的createElement方法，也就是执行MyPage的createElement方法，返回一个Element实例。

3、执行上一步返回Element实例的mount方法。

看到这里，相信你会觉得再熟悉不过，因为之前多次分析过createElement、mount方法了。

五、StatefulWidget分析

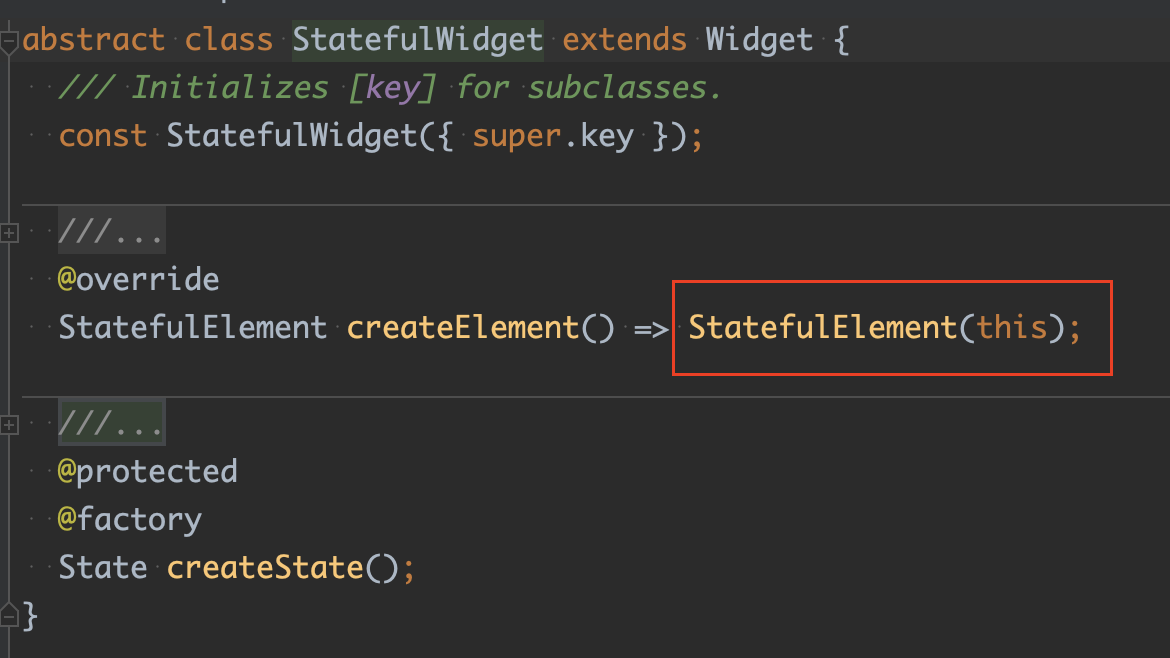

接着StatelessWidget分析，继续执行MyPage的createElement方法，因为MyPage的类型是StatefulWidget，所以执行了StatefulWidget的createElement方法。

然后创建了StatefulElement实例，并将this传入StatefulElement的构造方法中，this也就是MyPage本身。

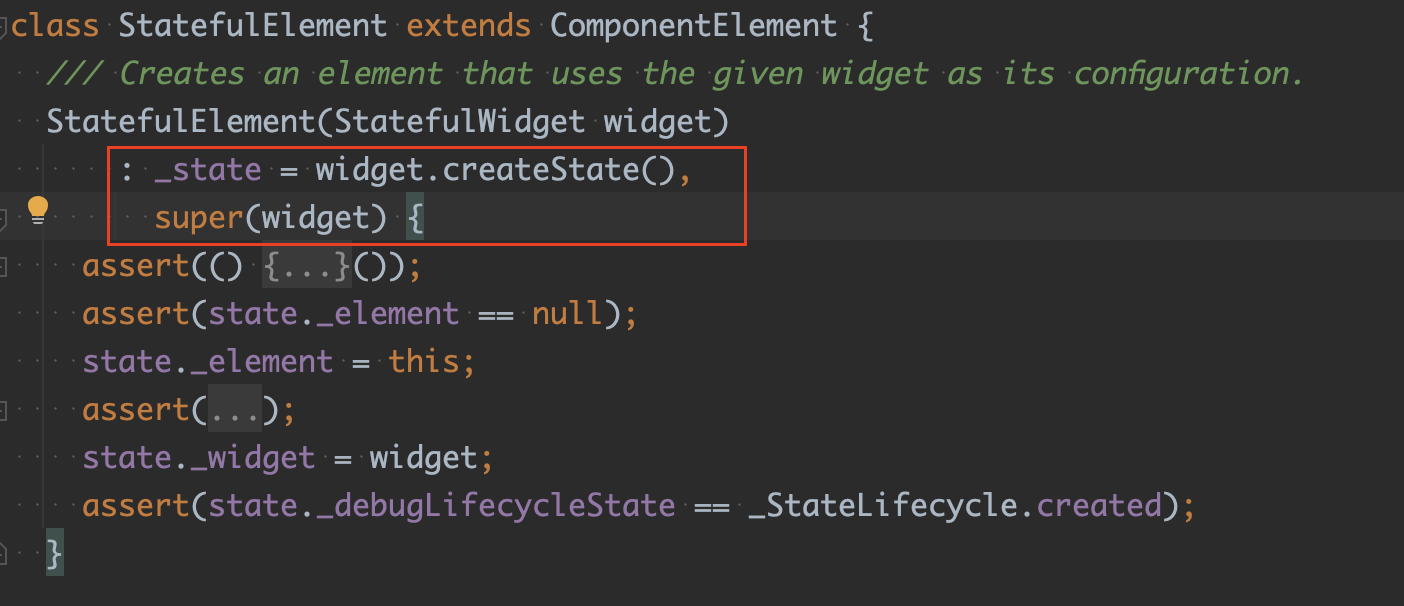

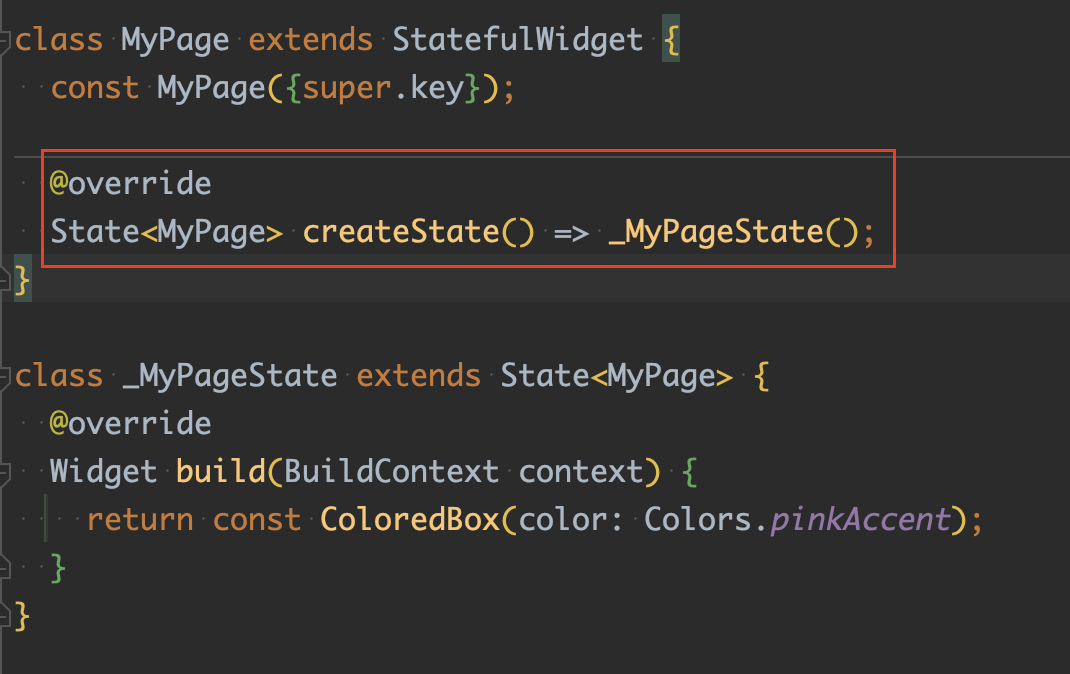

在StatefulElement的构造方法中，执行了widget.createState()，widget就是我们的MyPage，也就是执行了MyPage的createState方法。

将创建好的_MyPageState实例赋值给StatefulElement的成员变量_state，也就是说StatefulElement持有了State实例。

与此同时，StatefulElement构造方法中还执行了super(widget)，会一级一级地向父类传递this，先是执行了ComponentElement的构造方法，最后再执行Element的构造方法，将传递的this赋值给Element的成员变量_widget。

这种子类Element向父类一级一级传递this的行为我们之前讲过的，也是老相识了。

接着StatelessWidget分析，继续执行Element的mount方法。因为StatefulElement没有mount方法，所以执行的是ComponentElement的mount方法。

可以看到，先是执行了super.mount，也就是执行Element的mount方法，这个之前看过，只是一些成员变量的赋值操作。

然后执行了_firstBuild方法，在该方法中又执行了Element的rebuild方法。

在Element的rebuild方法中，try-finally处执行了performRebuild方法，然后又回到了ComponentElement的performRebuild方法。

在ComponentElement的performRebuild方法中，做了两件事情。

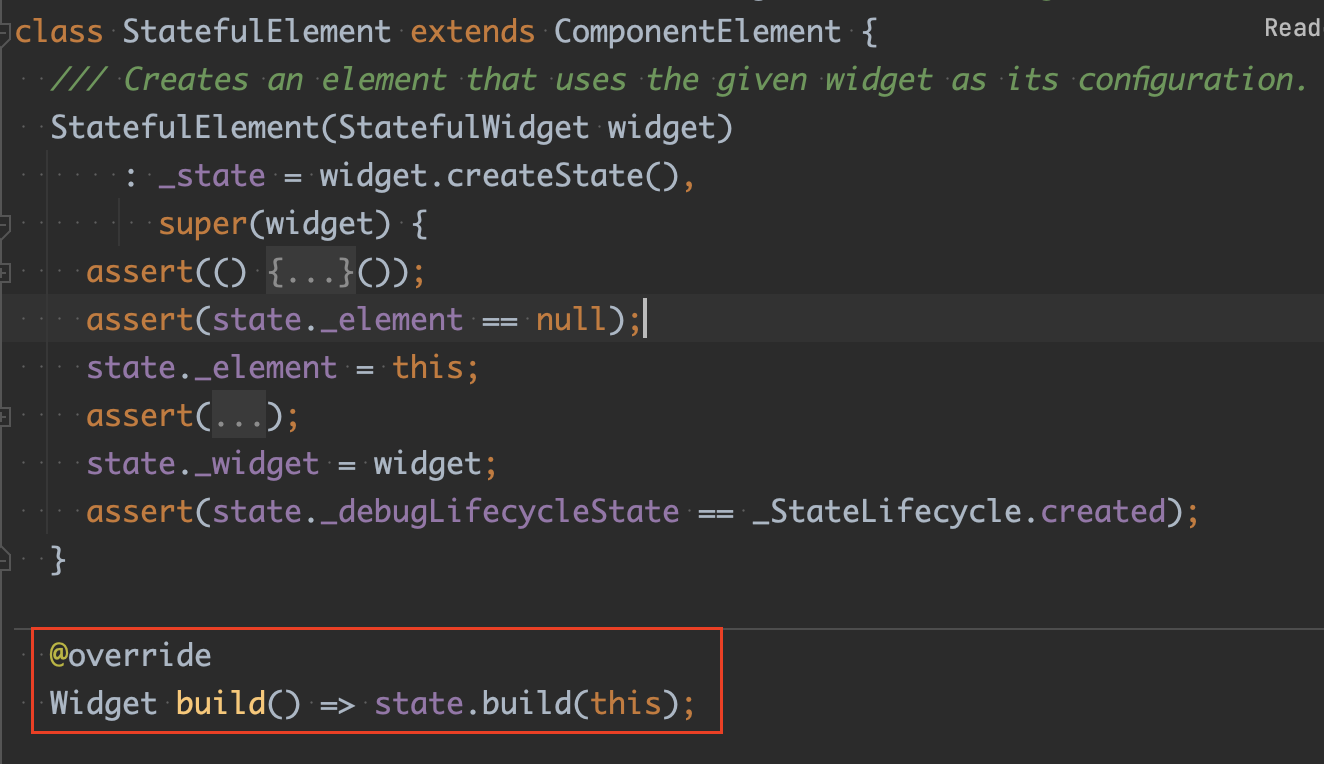

1、执行build方法。这里执行了StatefulElement的build方法。

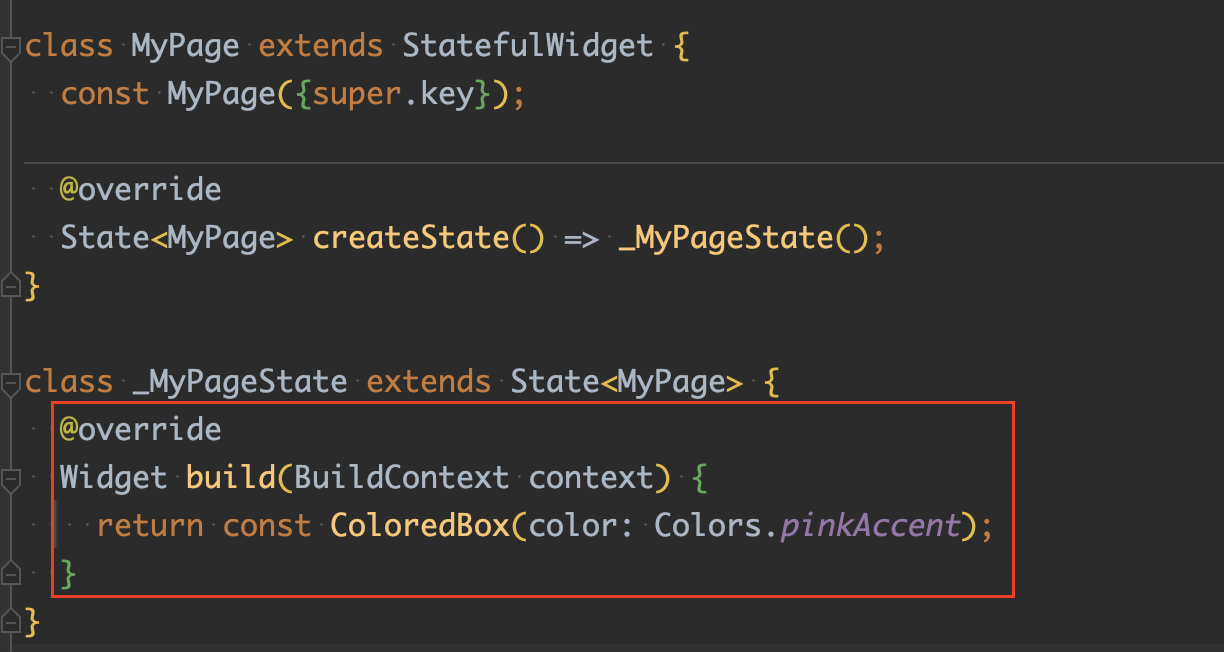

这里执行了state.build()，也就是执行了_MyPageState的build方法，创建了ColoredBox实例。

2、执行了Element的updateChild方法，该方法是老朋友了。

再后面就是ColoredBox的分析，因为ColoredBox最终父类的类型与根布局RenderObjectToWidgetAdapter的类型都是RenderObjectWidget，因此分析都是差不多的，后面就留给你们发挥了。

当然了，runApp方法的分析肯定不止上面这些内容，后续有机会再补上。
